La diferencia entre la válvula de Seguridad y la válvula de reducción de presión es la siguiente:

El principio es diferente: la válvula de Seguridad es la válvula de control de presión y la válvula de reducción de presión es la válvula reguladora de presión.

La estructura es diferente: la válvula de Seguridad suele estar cerrada y la válvula de reducción de presión suele estar abierta.

Las funciones son diferentes: la válvula de Seguridad es principalmente para estabilizar la presión, y la válvula de reducción de presión es para reducir la presión.

[sg], [br /> y [sg].

válvula de Seguridad de acción directa

Cuando la presión del sistema alcanza la presión establecida por el resorte de la válvula de descarga, la válvula de descarga se mueve para abrir el puerto de descarga, y la válvula de descarga descargará el exceso de aceite hidráulico.

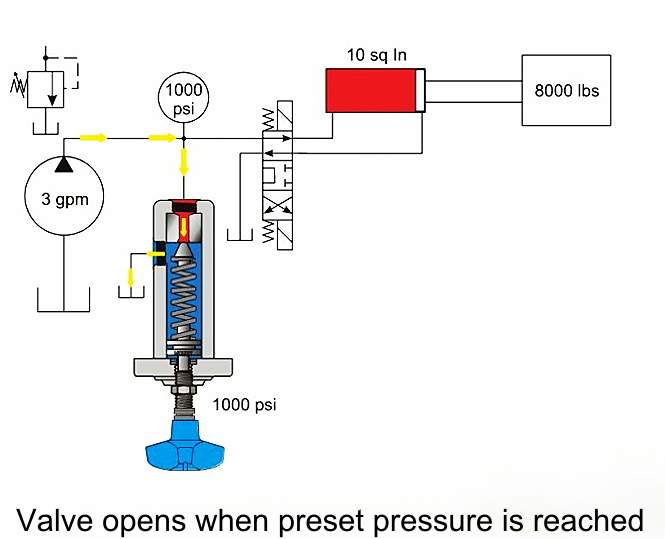

Como se muestra en la siguiente imagen, cuando la presión alcanza los 800 pis, el Cilindro hidráulico se está moviendo y cuando se completa el viaje del cilindro hidráulico, la presión sube a 1000 pis. En este momento, se abre el puerto de descarga de la válvula de Seguridad para devolver el exceso de aceite hidráulico al tanque de combustible.

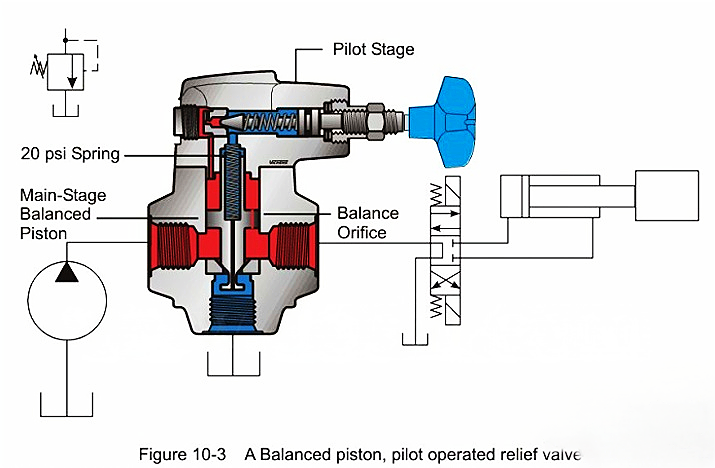

válvula de Seguridad piloto

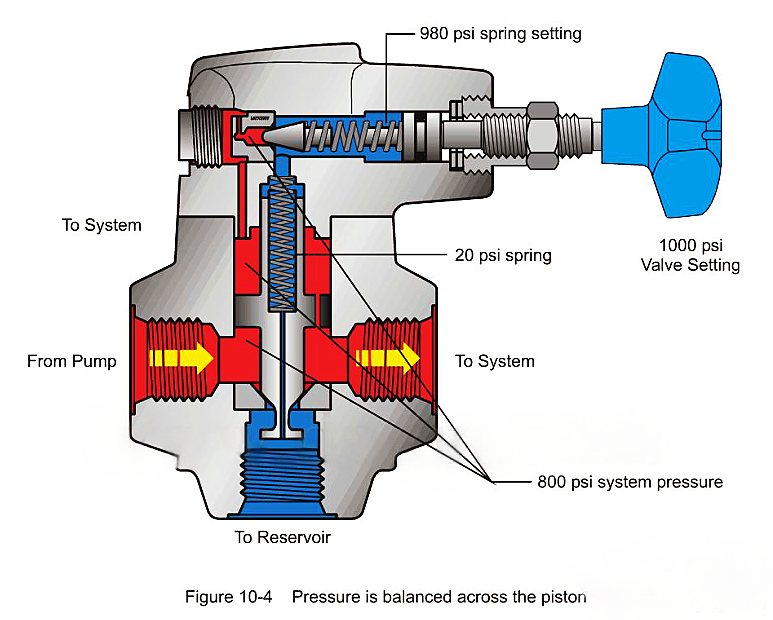

La válvula de Seguridad piloto equivale a un sistema de control de dos etapas. Cuando la presión del piloto llega a la válvula de deslizamiento del piloto, el aceite del piloto entra en la válvula de deslizamiento del piloto y luego entra en la Cámara de la válvula de deslizamiento principal. Cuando el aumento de presión empuja la válvula principal de deslizamiento, el circuito principal de aceite de la válvula de Seguridad comienza a descargar el tanque de retorno.

Como se muestra a continuación

[g], [g], [g], [g],

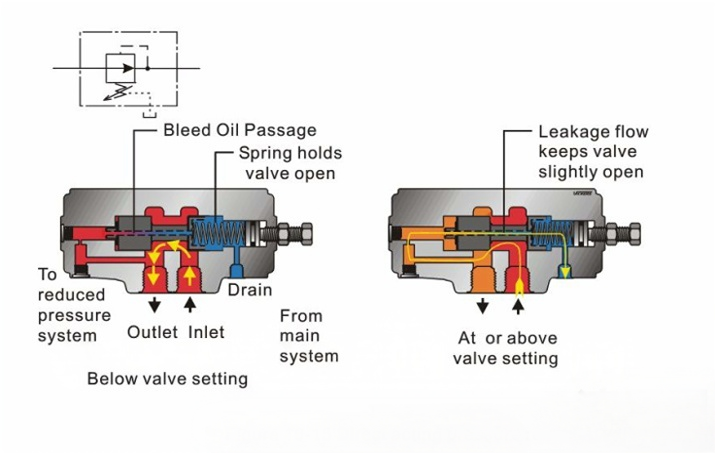

válvula reductora de presión de acción directa

El principio de la válvula reductora de presión es utilizar el movimiento relativo entre el carrete y el asiento para controlar el fluido encendido y apagado para lograr la regulación automática de la presión.

La válvula de reducción de presión hidráulica se compone principalmente de cuerpo de válvula, muelle, carrete y varilla de regulación de presión. Cuando la presión del sistema supera el valor de presión establecido, la válvula de reducción de presión hidráulica se abrirá automáticamente y el exceso de presión se descargará a través del puerto de alivio de presión para mantener la presión del sistema dentro del rango seguro.
