En el mundo de la hidráulica móvil, la complejidad de una máquina a menudo distrae de una verdad fundamental: incluso los sistemas más sofisticados están construidos sobre funciones fiables y singulares. Si bien los bancos de múltiples secciones son necesarios para operaciones complejas como la articulación del brazo, hay una demanda persistente de una unidad dedicada, compacta y potente para manejar una única tarea auxiliar. Ya sea que se opere un freno de cabrestante en un vehículo de recuperación, el control de una pata estabilizadora o la gestión de una función transportadora específica, la necesidad de una válvula de control hidráulica robusta y independiente de 1 bobina es constante.

Los ingenieros y profesionales del mantenimiento a menudo se enfrentan al desafío de integrar un circuito de una sola función en un sistema existente sin el volumen o la complejidad de una pila de secciones completas. Aquí es donde el Walvoil SDS180/1 esculpe su nicho. Parte de la famosa familia SDS180, esta configuración de una sola sección ofrece la legendaria durabilidad de la línea Walvoil en un factor de forma diseñado para la simplicidad y el rendimiento a alta presión. No es simplemente una válvula. es una herramienta de precisión para los operadores que exigen un control absoluto sobre una función hidráulica crítica en entornos exigentes, desde cubiertas marinas hasta sitios mineros polvosos.

La Filosofía de la Sección Única: Diseño y Posicionamiento

Cuando hablamos de control hidráulico, el instinto natural es pensar en términos de multiplicidad: múltiples funciones, múltiples palancas y múltiples accionadores. Sin embargo, el Walvoil SDS180/1 es un testimonio del hecho de que hacer una cosa excepcionalmente bien es un sello distintivo de la ingeniería de calidad. Esta unidad es una versión de sección única de la serie SDS180 más grande, una familia conocida por sus capacidades de alto flujo (hasta 160 L / min) y una construcción robusta para equipos móviles pesados.

Al aislar una sola bobina dentro de la carcasa SDS180, Walvoil ha creado una válvula que es ideal para fabricantes de equipos originales (OEM) y aplicaciones de adaptación que requieren un circuito dedicado. A diferencia de sus hermanos multisección (como el SDS180/2 o SDS180/3), esta variante no se trata de control multifunción simultáneo. En su lugar, se centra en proporcionar un paso extremadamente robusto y de alto flujo para un solo accionador.

Esta filosofía de diseño tiene un impacto directo en la arquitectura del sistema. Permite a los diseñadores montar el control exactamente donde se necesita, tal vez directamente en un subbastidor cerca del actuador, minimizando las corridas de la manguera y reduciendo las caídas de presión. El SDS180/1 es la "columna" arquitectónica de un sistema hidráulico: es único, soporta una carga inmensa y proporciona la integridad estructural para la tarea específica a la que se le asigna.

Capacidades técnicas: una interpretación de ingeniería de parámetros

Para apreciar la Walvoil SDS180/1, uno debe mirar más allá de los números y entender lo que estas especificaciones significan para una máquina que funciona bajo presión. Las opciones de ingeniería hechas en esta válvula se traducen directamente en tiempo de actividad, seguridad y eficiencia.

Integridad de alta presión para cargas pesadas

La válvula está clasificada para una presión nominal de 31,5 MPa (315 bar/~4600 psi). En términos prácticos, esto no es solo un número extraído de un catálogo; representa la capacidad de la válvula para soportar los picos de presión comunes en cargas impactantes. Considere un taladro de roca hidráulico o una cizalla de demolición: cuando la herramienta se morde en el material, las oleadas de presión son instantáneas. La carcasa de hierro dúctil y el carrete mecanizado de precisión del SDS180/1 están diseñados para contener estos choques sin deformación o falla, asegurando que el margen de presión de ruptura se mantenga de forma segura por encima de los límites de trabajo. Esta clasificación de alta presión asegura que el cuerpo de la válvula actúe como un recipiente de presión, no como un eslabón débil.

Capacidad de flujo y control de medición

Con un caudal nominal de 150 litros por minuto, esta válvula se encuentra firmemente en la categoría de caudal medio a alto. Pero el flujo no se trata solo de volumen; Se trata de control. La serie SDS180 utiliza un diseño específico de galería de flujo libre tipo "Y". Esta geometría interna es crítica. Minimiza la turbulencia a medida que el aceite pasa a través del cuerpo de la válvula cuando el carrete se desplaza.

Para el operador, esto significa medición precisa. Cuando se empluma un control para extender lentamente una pata estabilizadora o activar gradualmente un cabrestante, las muescas de medición del carrete interactúan con la galería de alto flujo para proporcionar un accionamiento suave y progresivo. Sin este diseño cuidadoso, una válvula de alto flujo puede sentirse "saltada" o "encendida / apagada". La capacidad de 150 L / min asegura que incluso los cilindros de gran orificio y los motores de alta velocidad se pueden controlar con finura, evitando movimientos sacudidos que pueden desestabilizar un vehículo o dañar una carga.

Tamaño de puerto para plomería del mundo real

Los sistemas hidráulicos viven y mueren por sus conexiones. El SDS180/1 cuenta con puertos P y A/B con roscas G3/4" BSP, mientras que el puerto T (tanque) es un G1" BSP más grande.

G3/4 en P y A/B: Esta es una opción práctica para un flujo de 150 L/min. Permite el uso de accesorios y mangueras estándar y fácilmente disponibles que pueden manejar la velocidad y la presión sin pérdidas excesivas de línea.

G1 "en T: El puerto del tanque más grande es una decisión deliberada de ingeniería para garantizar una contrapresión baja. Cuando el carrete se desplaza, el aceite que regresa del accionador necesita una trayectoria clara y de baja resistencia al depósito. Un puerto en T más grande minimiza la contrapresión en el carrete, lo que reduce el esfuerzo necesario para mantener abierta la válvula y evita el calentamiento no deseado del aceite. Es un detalle que habla mucho sobre la comprensión de Walvoil de la dinámica del sistema.

Control manual y sensación de bobina

El método de control se enumera como manual/mecánico. Esto implica una unión mecánica directa entre la palanca del operador y la bobina. En una era de joysticks y controles piloto, la válvula manual ofrece una ventaja distinta: retroalimentación táctil. Un operador experimentado puede "sentir" la carga a través de la palanca. Pueden detectar si un motor se está cavitando o si un cilindro se está deteniendo. La conexión mecánica del SDS180/1 proporciona esta conexión sensorial directa, que es indispensable en la solución de problemas y el trabajo de precisión, especialmente en entornos donde la fiabilidad electrónica es una preocupación.

Especificaciones técnicas clave

Para proporcionar una visión general clara de las capacidades de la válvula, aquí están las especificaciones críticas presentadas en un formato fácil de leer:

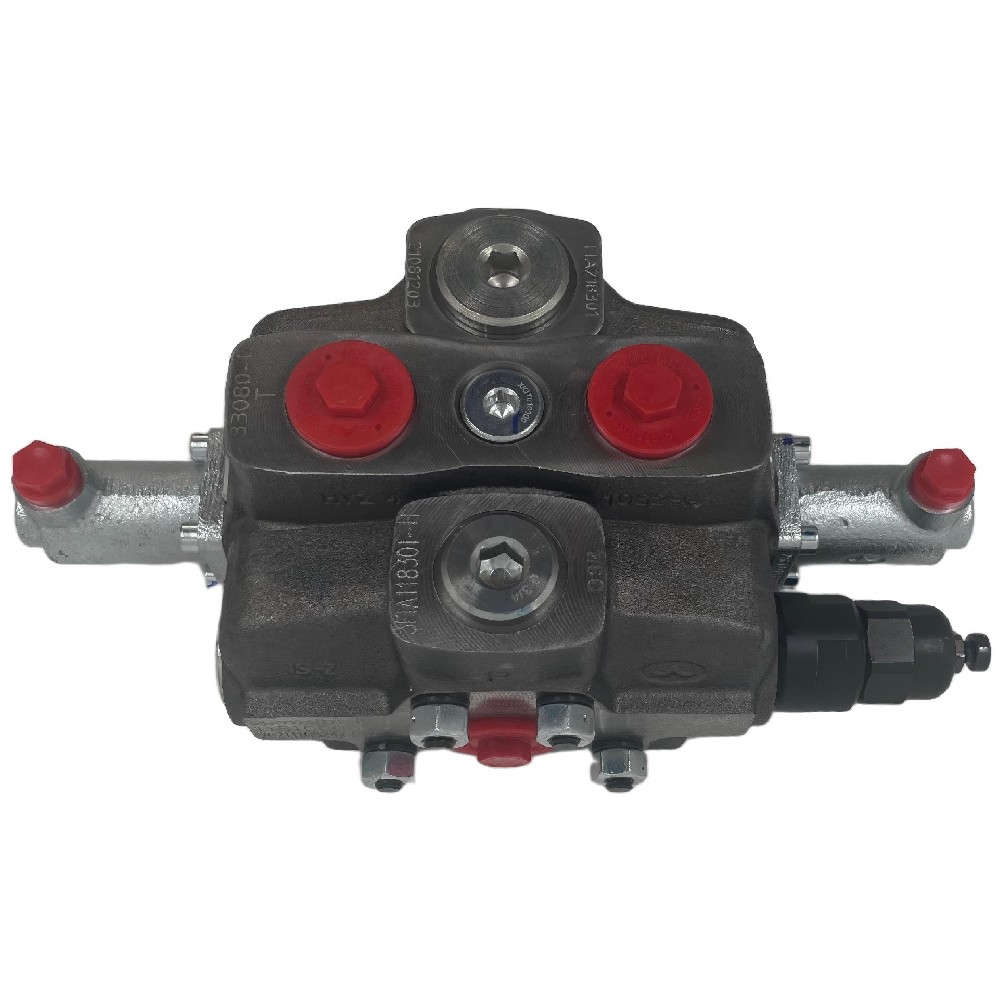

Modelo: Walvoil SDS180 / 1 / AC (XG-210) / 28L / RC

Configuración: Válvula de sección de bobina única (1 sección)

Clasificación de presión: presión máxima de funcionamiento de 31,5 MPa (315 bar), adecuada para aplicaciones de alto par.

Capacidad de flujo: flujo nominal de 150 L / min, diseñado para un control eficiente del accionador de alta velocidad.

Conexiones de puerto: Características G3 / 4 "puertos BSP para la presión (P) y el trabajo (A / B), con un puerto G1 "tanque BSP (T) para el flujo de retorno optimizado.

Tipo de control: accionamiento manual/mecánico, que proporciona posicionamiento directo y fiable de la bobina con excelente retroalimentación del operador.

Características internas: Incorpora una válvula de retención de carga en la sección de trabajo para evitar la caída de carga durante la transición del carrete.

Tipo de circuito: configurable para arquitectura de circuito paralelo o en serie dependiendo de los requisitos del sistema.

Construcción: Robusta construcción de hierro fundido / acero suave diseñada para soportar los rigores de entornos móviles e industriales.

Aplicaciones críticas en entornos exigentes

La SDS180/1 no es una válvula de uso general para un enlace superior del tractor; es un componente especializado para aplicaciones que requieren alto flujo y alta presión en una sola función. Sus parámetros de diseño lo hacen ideal para los siguientes sectores:

Sistemas Hidráulicos Marinos y Offshore

Los entornos marinos son implacables. El spray de sal, el movimiento constante y la necesidad de fiabilidad absoluta definen la industria. El SDS180/1 se especifica frecuentemente para sistemas hidráulicos de buques, tales como los que controlan capstans, cabrestantes o frenos giratorios de grúa. La opción de control manual se prefiere aquí porque elimina el riesgo de fallo del solenoide en un ambiente húmedo. El alto contenido de níquel en la fundición ofrece resistencia a la corrosión inherente, y el gran puerto del tanque G1 "permite líneas de retorno largas comunes en grandes recipientes sin construir contrapresión destructiva.

Plataformas de perforación de roca hidráulica

Los taladros de roca, ya sea para la cantera o el trabajo de fundación, sujetan los componentes hidráulicos a picos de vibración y presión extremos. El SDS180/1 sobresale como válvula de alimentación o control de rotación en estas plataformas. La calificación de 315 bar asegura que puede manejar la alta presión necesaria para fracturar la roca, mientras que el diseño robusto de la bobina soporta el martillado y la vibración constantes sin cambiar involuntariamente. La válvula de retención de carga integrada en la sección es vital aquí, manteniendo la alimentación del taladro estable contra la gravedad cuando la válvula está centrada.

Vehículos de recuperación y grúas móviles

Los vehículos de recuperación en carretera y las grúas montadas en camiones requieren una hidráulica que pueda funcionar inmediatamente, independientemente de la velocidad del motor o el clima. El SDS180/1 es ideal para controlar equipos de recuperación en carretera, como cabrestantes hidráulicos o ejes de elevación. El alto caudal (150 L / min) permite que los cabrestantes se enrollen rápidamente, reduciendo el tiempo de recuperación en una carretera ocupada. Además, la variante "AC" en el número de modelo (SDS180/1/AC) a menudo indica opciones específicas de bobina como válvulas anticavitación o de choque, que son críticas para el control del frenado del cabrestante, evitando que una carga se escape cuesta abajo.

Integración de sistemas y comunicación

En la hidráulica moderna, una válvula no puede existir aislada. Debe comunicarse con el sistema, incluso si esa comunicación es puramente hidráulica. El SDS180/1 se integra perfectamente en sistemas más amplios a través de su diseño flexible.

Capacidad de detección de carga: Si bien el modelo base es una válvula manual simple, la serie SDS180 tiene una variante de detección de carga conocida como DLS180. Si su sistema requiere un control de bomba variable para ahorrar energía, la versión DLS de esta sección única puede proporcionar la señal LS a la bomba, asegurando que el sistema solo produzca el flujo y la presión requeridos por la carga en esa bobina única.

Enlace mecánico: La válvula acepta varios kits de enlace mecánico, lo que permite el accionamiento remoto a través de cables si el control manual directo no es ergonómicamente posible. Esta flexibilidad permite a los ingenieros colocar el cuerpo de la válvula en una ubicación de alta presión mientras mantiene la estación del operador cómoda y segura.

Opciones de piloto hidráulico: Para aplicaciones de alta fuerza donde el esfuerzo manual es demasiado alto, el SDS180/1 se puede configurar para el funcionamiento piloto hidráulico, lo que le permite ser controlado por un joystick remoto más pequeño, fusionando así la fiabilidad de una válvula de sección con la ergonomía de las estaciones de control modernas.

Confiabilidad y Costo Total de Propiedad

Desde una perspectiva de mantenimiento, el SDS180/1 ofrece un valor significativo a largo plazo. El diseño seccional, incluso con solo una sección, significa que si se produce desgaste interno, la válvula se puede desmontar. Los carretes y sellos son artículos útiles. A diferencia de las válvulas de monobloque soldadas que deben ser reemplazadas por completo si están dañadas, el SDS180/1 se puede reconstruir.

La durabilidad de la serie SDS está bien documentada en la industria. Walvoil, como actor clave del Grupo Interpump, se beneficia de décadas de investigación metalúrgica y tribológica. Las bobinas son típicamente endurecidas y molidas a tolerancias a nivel de micrón, apareándose con el cuerpo de la válvula para crear un sello natural que minimiza las fugas con el tiempo. Esta superficie de desgaste duro sobre duro, combinada con la capacidad de reemplazar sellos sin herramientas especializadas, reduce drásticamente el tiempo de inactividad de la máquina y el costo total de propiedad durante la vida útil del equipo.

Guía de selección: ¿Es el SDS180/1 adecuado para su aplicación?

Elegir la válvula adecuada se trata de adaptar el componente a la tarea. Aquí hay una guía práctica sobre dónde sobresale este modelo específico y dónde podría ser la elección equivocada.

El SDS180/1 es la opción ideal cuando:

Necesita una función auxiliar única de alto flujo (hasta 150 L / min), como un motor hidráulico dedicado.

Su sistema funciona a alta presión (consistentemente cerca de 315 bar) y requiere un cuerpo de válvula que no se fatigue.

Prefiere o requiere un control manual directo para una mejor retroalimentación y fiabilidad del operador.

Estás trabajando en un entorno corrosivo o húmedo (marino, offshore) donde la electrónica es una responsabilidad.

Estás construyendo o reparando equipos como grúas forestales, compactadores o cargadoras agrícolas grandes donde se necesita un circuito robusto de una sola función.

Considere alternativas si:

Necesita múltiples funciones desde un banco de válvulas. En ese caso, debe mirar las variantes SDS180 multisección (por ejemplo, SDS180/2, SDS180/3 o SDS180/12) que le permiten apilar hasta 12 secciones para un control complejo.

Su aplicación requiere un flujo extremadamente bajo y un tamaño compacto para un accesorio de mini excavadora; Las series SD6 o SD8 podrían ofrecer una solución más rentable.

Requiere un control proporcional electrohidráulico complejo con electrónica integrada; una válvula proporcional dedicada con electrónica a bordo sería un mejor ajuste.

Para los operadores de camiones remolcadores de carretera, astilleros que operan grúas o empresas mineras que operan taladros hidráulicos, el Walvoil SDS180/1 proporciona un nivel de control de una sola función que es difícil de igualar. Es una solución robusta, fiable y diseñada con precisión para los desafíos hidráulicos más exigentes del mundo.

Preguntas frecuentes (FAQ)

Q1: ¿Se puede usar el Walvoil SDS180/1 para controlar un motor hidráulico, o es solo para cilindros?

Sí, es bien adecuado para el control del motor hidráulico. El caudal de 150 L/min es ideal para motores de velocidad media a alta. Las características de medición de la válvula permiten un arranque y una parada suaves del motor. Sin embargo, para aplicaciones de motor, asegúrese de especificar el tipo correcto de carrete (por ejemplo, carrete de motor) que tiene las muescas de medición apropiadas para condiciones de carga excesiva o excesiva para prevenir la cavitación.

Q2: ¿Cuál es la diferencia entre la versión estándar SDS180/1 y la versión DLS180/1?

La principal diferencia es el circuito hidráulico. La SDS180 estándar es una válvula central abierta o cerrada dependiendo de la entrada. El DLS180 es la versión Load Sensing. Un DLS180/1 tendrá un paso adicional para la señal de carga, permitiéndole comunicarse con una bomba compensada por presión. Esta configuración es más eficiente en energía porque la bomba solo suministra el flujo y la presión exactos requeridos por la carga en esa bobina única, en lugar de desviar el exceso de aceite sobre una válvula de alivio.

Q3: El número de modelo incluye "AC (XG-210) / 28L / RC". ¿Qué indican típicamente estos sufigos?

Aunque la codificación de Walvoil puede ser específica para órdenes personalizadas, estos sufigos generalmente describen la configuración.

AC: A menudo se refiere a las válvulas "anti-cavitación" o "anti-choque" integradas en los puertos de trabajo. Esto es crítico para aplicaciones con cargas sobrecargadas (como cabrestantes o brazos) para prevenir picos de presión y cavitación.

28L: Probablemente especifica el tipo de bobina, la configuración de centrado de muelles o las características específicas de medición diseñadas para un flujo de 150 L / min.

RC: Por lo general significa "Control remoto" o indica el tipo de mecanismo de fijación de control de cable mecánico. Sugiere que la válvula esté pre-perforada o equipada para aceptar un kit de accionamiento de cable.

Para la decodificación exacta de su configuración de válvula específica, es mejor consultar la hoja de datos de Walvoil o la clave de código de pedido.

Q4: ¿Qué mantenimiento requiere esta válvula en un entorno duro como un taladro de roca?

El mantenimiento es relativamente bajo pero crítico. La tarea principal de mantenimiento es garantizar que el fluido hidráulico permanezca limpio, ya que la contaminación es la principal causa de atasco o desgaste de la bobina. Inspeccione visualmente los enlaces externos y el sellado de la bota del accionador manual en caso de grietas o daños, ya que la entrada de grano aquí puede marcar el carrete. La serie SDS180 está diseñada para la funcionalidad; si el rendimiento del carrete se degrada, la válvula a menudo se puede desmontar para desbarbar el carrete o reemplazar los sellos sin quitar el cuerpo de la válvula de la máquina.

Q5: ¿Es esta válvula compatible con fluidos hidráulicos biodegradables?

En general, sí. Las válvulas Walvoil son compatibles con la mayoría de los fluidos hidráulicos a base de minerales y muchos fluidos hidráulicos respetuosos con el medio ambiente (como ésteres sintéticos o aceites vegetales). Sin embargo, algunos fluidos biodegradables pueden ser agresivos a ciertos materiales de sellado con el tiempo. Si está utilizando un tipo específico de bioaceite (por ejemplo, HEES o HETG), es aconsejable verificar la compatibilidad de los sellos con el fabricante de fluidos o consultar el soporte técnico de Walvoil para asegurarse de que los sellos Buna-N o Viton estándar son apropiados para el servicio a largo plazo.
