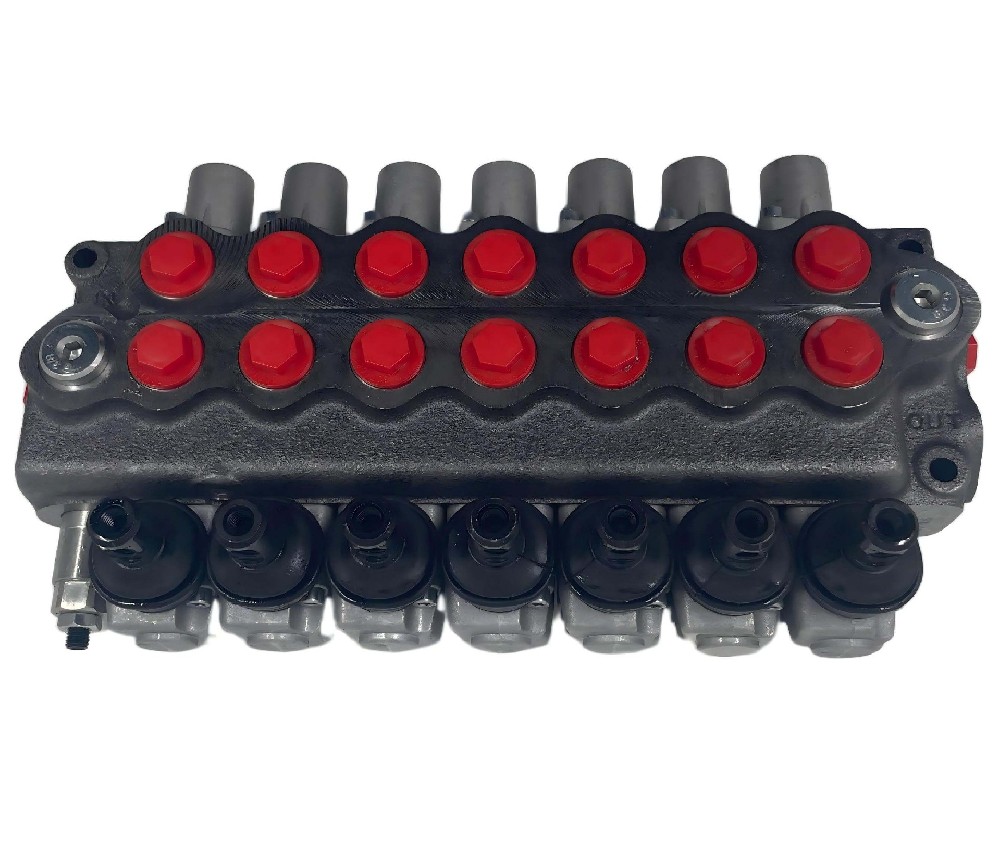

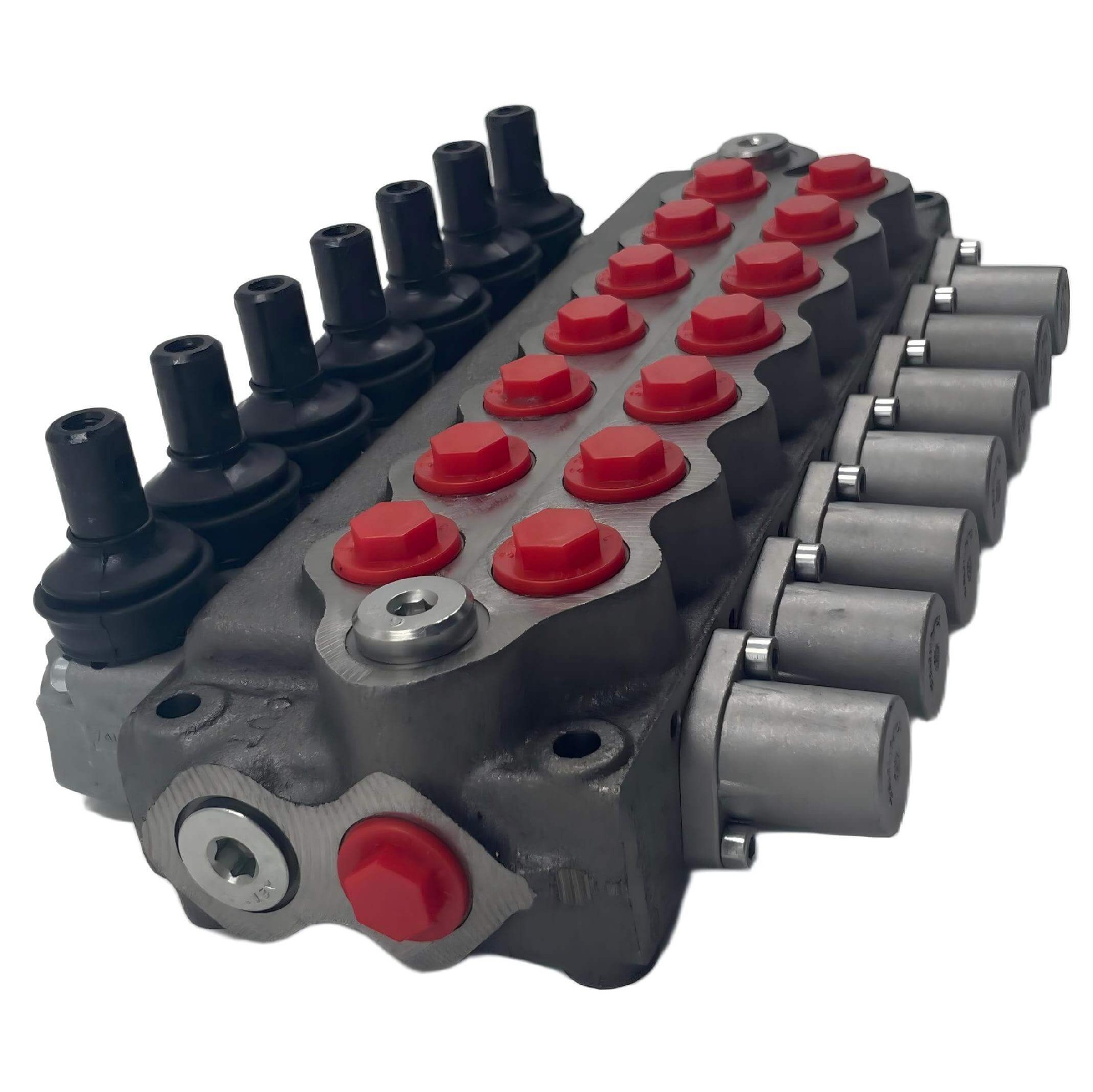

La válvula de palanca hidráulica manual monobloque Walvoil SD5/7-P(KG3-160)/18L/18L/18L/28L/28L/28L/28L/AET es una válvula de sección 7 con un caudal nominal de 45 L/min y una presión máxima de 315 bar, con un ajuste de la válvula de alivio principal de 160 bar. Configurada como una válvula de control hidráulico de 7 carretes con cuatro caudales de carrete de 18 L/min y tres de 28 L/min, esta unidad proporciona control de carrete de doble efecto (DA) con retorno por resorte a neutro y está diseñada para sistemas hidráulicos móviles de circuito paralelo de centro abierto en grúas montadas en camión, maquinaria agrícola, equipos de construcción compactos y aplicaciones de elevación industrial.

　　¿Qué es una válvula de control hidráulico de 7 carretes?

　　Una válvula de control hidráulico de 7 carretes es un conjunto de válvula de control direccional que contiene siete secciones de carrete operadas individualmente que dirigen el aceite hidráulico presurizado a múltiples actuadores, típicamente cilindros o motores hidráulicos, desde un único suministro de entrada. Cada carrete controla una función de doble o simple efecto, permitiendo que un bloque de válvula único gestione hasta siete circuitos hidráulicos independientes.

　　Las válvulas de control direccional monobloque integran todas las secciones de carrete en un único cuerpo de hierro fundido, a diferencia de las válvulas seccionales que unen secciones individuales con tirantes. La Walvoil SD5/7-P pertenece a la categoría monobloque, ofreciendo un diseño compacto y de alta resistencia con un paso de carrete de 37 mm por sección y carretes intercambiables de 16 mm de diámetro. En aplicaciones de equipos móviles donde las restricciones de espacio, el peso y el costo son factores determinantes, las válvulas monobloque multicarrete se prefieren sobre las alternativas seccionales.

　　Especificaciones clave

　　Secciones/carretes totales: 7

　　Tipo de válvula: Válvula de control direccional monobloque

　　Configuración del circuito: Circuito paralelo de centro abierto con traspaso de presión

　　Caudal nominal: 45 L/min (12 gal/min EE.UU.)

　　Presión máxima de funcionamiento: 315 bar (4.600 psi)

　　Ajuste de la válvula de alivio principal: 160 bar (KG3-160)

　　Presión máxima del puerto de depósito: 25 bar

　　Función de control del carrete: Doble efecto (DA) en las 7 secciones

　　Mecanismo de retorno del carrete: Retorno por resorte a neutro (designación AET)

　　Diámetro del carrete: 16 mm, intercambiable

　　Paso del carrete: 37 mm

　　Caudal nominal de la sección 1-4 por carrete: 18 L/min

　　Caudal nominal de la sección 5-7 por carrete: 28 L/min

　　Puertos de conexión (P, A, B, T): G 3/8" BSPP (ISO 228/1)

　　Ubicación del puerto de trabajo: Cara frontal del cuerpo de la válvula

　　Ubicación del puerto de entrada/salida: Cara frontal o cara lateral, seleccionable

　　Dimensiones generales (L x An x Al): 323 mm x 186 mm x 90 mm

　　Separación de los agujeros de montaje (largo): 295 mm

　　Separación de los agujeros de montaje (ancho): 73 mm

　　Peso: 13,28 kg (con palancas, según datos del distribuidor)

　　Material de la carcasa: Hierro fundido de alta resistencia

　　Material del carrete: Acero endurecido

　　Material del sello: NBR (caucho de nitrilo butadieno)

　　Fluido: Aceite mineral, viscosidad 46 cSt a 40 °C

　　Temperatura máxima del fluido: +80 °C

　　Temperatura mínima del fluido: -15 °C

　　Limpieza de fluido recomendada: ISO 4406-/19/16

　　Fugas internas: Aproximadamente 5 cm³/min (A, B a T a 100 bar)

　　Orientación de montaje: Cualquier posición (montar sobre una superficie plana)

　　Accesorios suministrados: 7 palancas de control incluidas

　　Certificaciones: Instalación del fabricante certificada según ISO 9001:2015

　　Aspectos técnicos destacados

　　Los caudales mixtos de los carretes optimizan el control de múltiples funciones de la máquina. La configuración de fábrica asigna 18 L/min a las cuatro primeras secciones y 28 L/min a las tres últimas, adaptando los actuadores con diferentes demandas de caudal: cilindros más pequeños para estabilizadores, gatos o giro de pluma en las secciones de menor caudal y funciones de mayor caudal como elevación o inclinación de cazo en las secciones de 28 L/min. Una pregunta común de adquisición es si la distribución del caudal del carrete es fija; es configurable en el momento del pedido, y Walvoil ofrece opciones de carretes de 18 L/min y 28 L/min para especificar por sección.

　　La arquitectura de traspaso de presión permite la operación simultánea de múltiples funciones. El circuito paralelo de centro abierto con traspaso (designado por "P" en el código del modelo) permite que el aceite hidráulico fluya a través de la galería de la válvula hacia las secciones aguas abajo, incluso cuando un carrete aguas arriba está accionado, evitando la interrupción total del flujo hacia las secciones posteriores.

　　El cuerpo monobloque de hierro fundido elimina las vías de fuga externas entre secciones. A diferencia de las válvulas seccionales que dependen de la fuerza de apriete de los tirantes y los sellos de junta tórica entre secciones, la fundición de una sola pieza elimina inherentemente los puntos de fuga potenciales entre las secciones del carrete. Esto es particularmente relevante para equipos móviles donde la vibración y el ciclo térmico aceleran la degradación de los sellos en diseños seccionales.

　　La válvula de alivio principal KG3-160 proporciona protección de presión fija del sistema. La válvula de alivio integral de operación directa está ajustada de fábrica a 160 bar, protegiendo la bomba y el circuito aguas arriba de sobrepresurización. Otras clasificaciones de presión dentro de la familia KG3 están disponibles bajo pedido, con ajustes de alivio configurables hasta 315 bar para adaptarse a los requisitos del sistema.

　　El posicionamiento dual de los puertos de entrada/salida simplifica el diseño de la instalación hidráulica. Los puertos P y T se pueden enrutar desde la cara frontal o la cara lateral del cuerpo de la válvula, reduciendo los radios de curvatura de las mangueras y permitiendo que la válvula se instale en compartimentos confinados típicos de las bases de las grúas montadas en camión y los chasis de tractores agrícolas compactos.

　　Aplicaciones

　　Grúas cargadoras montadas en camión: Controla siete funciones independientes de la grúa (elevación de pluma, extensión de pluma, articulación de plumin, elevación de gancho, giro y pares de estabilizadores dobles) desde un solo banco de palancas. Las secciones de 18 L/min asignan el caudal adecuado a los cilindros estabilizadores y motores de giro, mientras que las secciones de 28 L/min soportan circuitos de elevación y extensión de pluma de mayor caudal.

　　Equipos compactos de construcción y movimiento de tierras: Gestiona múltiples funciones hidráulicas en miniexcavadoras y cargadoras compactas, incluyendo circuitos de pluma, brazo, cazo, giro, hoja topadora y accesorios auxiliares. La arquitectura paralela de centro abierto permite la operación combinada de pluma y brazo sin falta de caudal.

　　Maquinaria agrícola y equipos de cosecha: Dirige el flujo hidráulico a la elevación del cabezal, velocidad del molinete, posición del sinfín y rotación del tubo de descarga en cosechadoras y equipos de forraje. Los carretes con retorno por resorte proporcionan un retorno automático a neutro cuando el operador suelta la palanca, evitando la deriva involuntaria del actuador.

　　Vehículos municipales y de servicios públicos: Controla las cuchillas compactadoras de residuos, los bloqueos de la puerta trasera y los mecanismos de elevación de contenedores en camiones recolectores de basura. El diseño monobloque resiste la entrada de contaminantes y el aflojamiento inducido por vibración, manteniendo una sensación de carrete consistente a lo largo de ciclos de trabajo prolongados.

　　Plataformas elevadoras y de manipulación de materiales industriales: Opera mesas elevadoras de tijera, funciones de inclinación y posicionamiento de cintas transportadoras en plataformas de trabajo hidráulicas y estaciones de elevación en líneas de montaje que requieren control proporcional manual de múltiples ejes hidráulicos desde una estación de operación centralizada.

　　Guía de selección

　　Aplicaciones adecuadas:

　　Sistemas de bomba de engranajes de desplazamiento fijo con caudales entre 25 y 45 L/min: la clasificación nominal de 45 L/min de la válvula coincide con la salida de las bombas hidráulicas estándar utilizadas en equipos móviles compactos.

　　Máquinas que requieren de 5 a 7 funciones hidráulicas de doble efecto controladas desde una única estación de palanca manual, con retorno por resorte a neutro en cada carrete.

　　Circuitos hidráulicos de centro abierto donde el sistema opera a una presión de trabajo de 160 bar o inferior, con el punto de ajuste de la válvula de alivio principal protegiendo la bomba durante condiciones de parada del cilindro.

　　Operadores de equipos que requieren retroalimentación positiva de palanca mecánica y acción de centrado por resorte en lugar de control por joystick electrohidráulico.

　　No recomendado para:

　　Sistemas hidráulicos de centro cerrado o de detección de carga que requieren control de caudal compensado por presión en cada sección de carrete. Seleccione una válvula seccional de detección de carga como la serie Walvoil DPC130, que proporciona reparto de caudal post-compensado entre secciones.

　　Sistemas que exigen caudales de carrete superiores a 28 L/min por sección. La plataforma SD5 soporta opciones de carrete de hasta 45 L/min de caudal nominal total, pero el caudal de cada sección está limitado por el diámetro del carrete de 16 mm. Para aplicaciones que requieren 40-80 L/min por función, actualice a las series de válvulas seccionales Walvoil SD8 o SDS180.

　　Instalaciones donde el ajuste fijo de la válvula de alivio de 160 bar excede la presión máxima admisible del sistema o donde se requieren ajustes de alivio ajustables después de la puesta en servicio. Confirme la clasificación de presión de la válvula de alivio KG3 en el momento del pedido, ya que el cartucho se instala de fábrica y no es ajustable en campo sin reemplazar el componente.

　　Preguntas frecuentes (FAQ)

　　1. ¿Puedo cambiar el caudal del carrete en secciones individuales, por ejemplo, hacer que las siete secciones sean de 28 L/min en lugar de mixtas de 18L y 28L?

　　Sí. Las válvulas Walvoil SD5 se ensamblan bajo pedido y el caudal de cada sección de carrete (18 L/min o 28 L/min) es configurable en el momento de la fabricación. Especifique el caudal requerido por sección al realizar el pedido. Los carretes son intercambiables en campo después de la compra utilizando herramientas estándar, aunque esto requiere despresurizar el sistema y quitar las tapas de los extremos del carrete.

　　2. ¿Está en stock la SD5/7-P(KG3-160) con esta configuración específica de carrete, o se fabrica bajo pedido?

　　Los distribuidores suelen tener en stock configuraciones base como la SD5/2-P y la SD5/3-P, pero una unidad de 7 secciones con cuatro carretes de 18L y tres de 28L es un conjunto configurado. Beijing Zhongping Technology mantiene inventario de las configuraciones comunes de Walvoil SD5 y puede confirmar la disponibilidad en stock o el plazo de entrega de fábrica para este código de modelo específico en un día hábil.

　　3. ¿Cuál es el plazo de entrega si este modelo exacto no está en stock y necesita ser construido?

　　El plazo de entrega de fábrica para las válvulas monobloque SD5 configuradas es de 4 a 6 semanas desde la confirmación del pedido, sujeto a la programación de producción y al arreglo específico de los carretes. Las configuraciones estándar en stock se envían en un plazo de 2 a 5 días hábiles desde el almacén de Beijing Zhongping Technology.

　　4. ¿Vienen las palancas de control con la válvula, y cuáles son las opciones de montaje de las palancas?

　　Se suministran siete palancas de control con la válvula como equipo estándar. La carcasa de la palanca acepta kits de palancas Walvoil SD5/SD6 con una longitud de palanca estándar de 100 mm. Hay disponibles por separado palancas más largas opcionales, botas de goma y kits de traba para la posición flotante en carretes individuales.

　　5. ¿Qué son las conexiones de puerto G 3/8"? ¿Son BSPP, NPT o SAE, y necesito adaptadores?

　　Todos los puertos P, A, B y T son roscas G 3/8" BSPP (British Standard Pipe Parallel) según ISO 228/1. Los puertos BSPP requieren un sello adherido o una junta tórica en la cara del accesorio para conexiones sin fugas. Los accesorios adaptadores NPT y SAE no se suministran de fábrica con la válvula; obtenga adaptadores por separado si su sistema hidráulico utiliza estándares de rosca NPT o SAE.

　　6. Las cuatro primeras secciones de carrete son de 18L y las tres últimas son de 28L, ¿puede esta válvula controlar un motor hidráulico en una de las secciones de 28L?

　　Sí. Las secciones de carrete de 28 L/min son adecuadas para accionar motores hidráulicos de desplazamiento fijo dentro de su caudal nominal. Para aplicaciones de motores, confirme que la demanda de caudal continuo del motor no excede los 28 L/min y que la clasificación de presión máxima de 315 bar acomoda la carga pico del motor. La configuración del carrete de doble efecto soporta la rotación bidireccional del motor.

　　7. ¿Qué tipo de mantenimiento necesita esta válvula y están disponibles los kits de sellos?

　　El diseño monobloque requiere un mantenimiento rutinario mínimo: inspección anual de los sellos de las tapas de los carretes, los puntos de pivote de las palancas y las conexiones de los puertos externos. Las fugas internas deben ser monitorizadas; acepte aproximadamente 5 cm³/min de A/B a T a 100 bar. Los kits de sellos que contienen juntas tóricas NBR y sellos limpiaparabrisas están disponibles en los canales de distribución de Walvoil. Beijing Zhongping Technology suministra kits de sellos y palancas de repuesto genuinos de Walvoil.

　　8. Si necesito una válvula de 7 carretes pero con una presión de válvula de alivio diferente, ¿pueden suministrarla?

　　Sí. La válvula de alivio KG3 está disponible en múltiples clasificaciones de presión. Especifique el ajuste de presión requerido al realizar el pedido. El cartucho de la válvula de alivio se instala y prueba de fábrica; el reemplazo en campo es posible pero requiere despresurizar el sistema y acceder a la sección de entrada. Confirme su ajuste de alivio requerido al solicitar una cotización.

　　9. ¿Se puede montar esta válvula SD5 de lado o boca abajo, o necesita instalarse con las palancas hacia arriba?

　　La válvula se puede montar en cualquier orientación (horizontal, vertical o invertida), siempre que la superficie de montaje sea plana y rígida. El montaje sobre una superficie irregular puede deformar el cuerpo de hierro fundido y causar atascos en el carrete. El patrón de orificios de montaje de 295 mm x 73 mm requiere pernos M8 o M10 y arandelas planas apretadas uniformemente para evitar tensiones en el cuerpo.

　　10. ¿Cómo se compara el precio de esta configuración de 7 secciones con la compra de dos válvulas más pequeñas, por ejemplo, una de 4 carretes más una de 3 carretes?

　　Una única válvula monobloque de 7 carretes suele ser más rentable que comprar y conectar dos válvulas separadas, debido a los puertos de entrada y salida compartidos, una válvula de alivio en lugar de dos, y una reducción en la mano de obra de mangueras y accesorios. Para una comparación de precios específica o una cotización formal, póngase en contacto con Beijing Zhongping Technology con la distribución de caudal de carrete requerida y la ubicación de entrega.
