Descripción general del producto

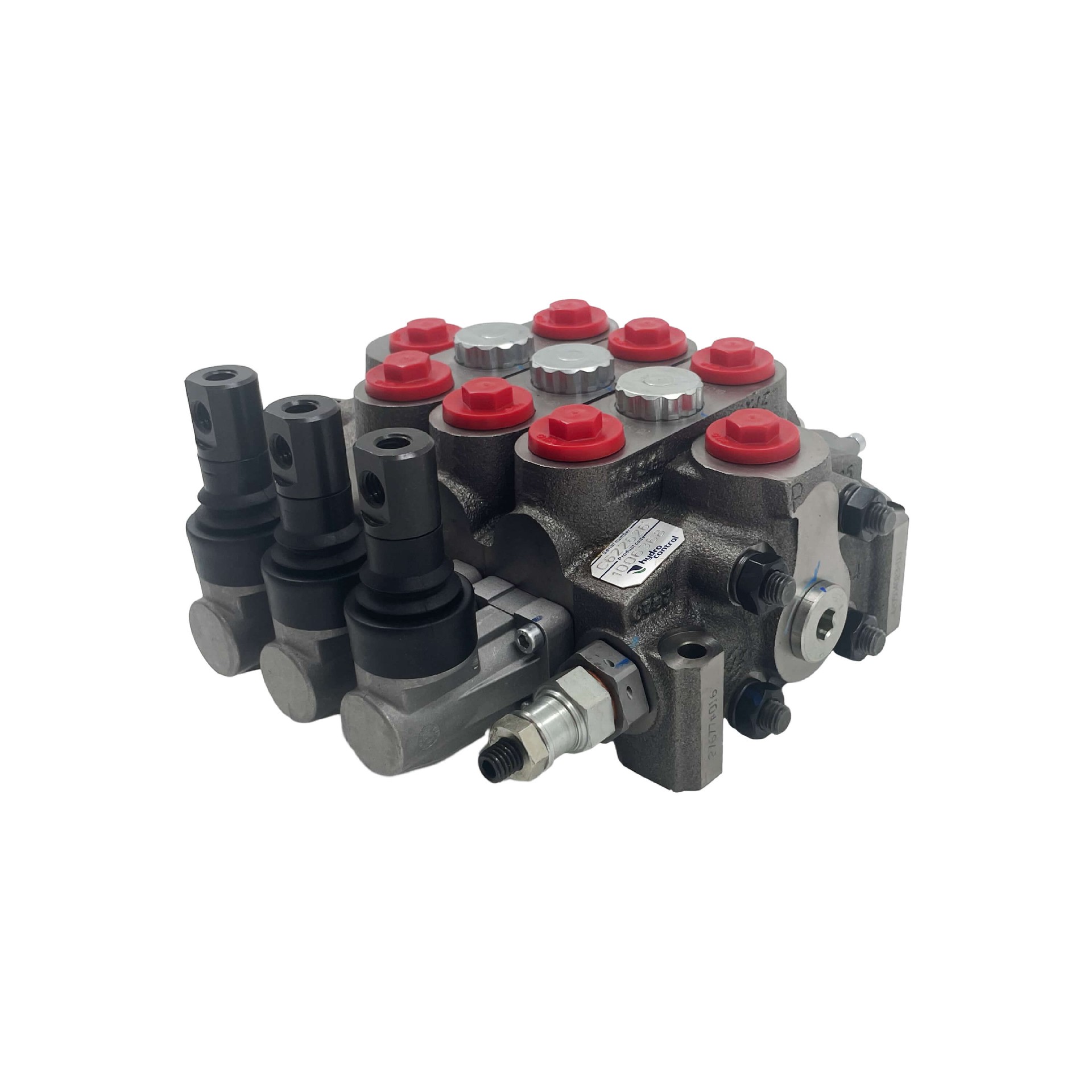

Hydrocontrol HC-D4/3-IL009-160 W002AH001F001A-TN G04 es una válvula hidráulica monobloque de tres vías que ofrece funcionalidad de válvula de control seccional para la gestión precisa del circuito hidráulico manual, diseñada para sistemas hidráulicos móviles y marinos exigentes.

Tipo de producto Definición

Una válvula hidráulica monobloque es un cuerpo fundido de una sola pieza que aloja múltiples secciones de bobina, eliminando las rutas de fuga entre las secciones comunes en las válvulas seccionales. Esta categoría contrasta con las válvulas de sección modulares que permiten secciones adicionales. El HC-D4/3 es un diseño monobloque de tres bobinas que prioriza la compactez y la fiabilidad en instalaciones con espacio limitado. Como válvula de control manual, se basa en el accionamiento directo de palanca mecánica para el control proporcional del flujo sin electrónica externa.

Especificaciones clave

Presión nominal: 35 MPa

Flujo nominal: 80 L / min

Número de vías/secciones: 3

Tipo de control:Manual/Mecánico

Puerto P, A, B hilo: G1 / 2 "(BSPP)

Puerto T hilo: G3 / 4 "(BSPP)

Construcción del cuerpo: hierro fundido monobloque

Tipo de bobina: configuración serie-paralela (por hoja de datos del fabricante)

Puntos destacados técnicos

La construcción de monobloque elimina la fuga entre secciones: la carcasa de una sola pieza elimina la necesidad de barras de unión y sellos entre secciones, reduciendo los puntos de fuga externos potenciales en más del 50% en comparación con las válvulas de apilamiento seccional equivalentes. Esto mejora directamente la limpieza del sistema y reduce los riesgos de entrada de contaminación.

Trayectoria de flujo optimizada para 80 L/min Capacidad: La presión nominal de 35 MPa combinada con un flujo de 80 L/min soporta el funcionamiento simultáneo de múltiples accionadores. Para aplicaciones que requieren un flujo alto sostenido, los canales de flujo interno están dimensionados para mantener la caída de presión por debajo de 1,2 MPa a flujo nominal completo, minimizando la pérdida de energía como calor.

Control proporcional manual con retroalimentación mecánica: La conexión mecánica directa proporciona a los operadores retroalimentación táctil. Para aplicaciones que requieren funcionamiento a baja temperatura, el diseño de bobina mantiene características de medición consistentes hasta -20 ° C sin stiction relacionada con la viscosidad, asegurando un control predecible de la máquina en climas fríos.

Aplicaciones

Sistemas hidráulicos marinos (Winches, Steering Gear): Los puertos de rosca G (G1 / 2 ", G3 / 4 ") y la clasificación de 35 MPa cumplen con las normas de ajuste hidráulico marino comunes. El cuerpo de monobloque resiste a la corrosión en entornos de pulverización de sal cuando se usa con un tratamiento de superficie apropiado, extendiendo los intervalos de servicio a ciclos de inspección típicos de 2.000 horas.

Rigs de perforación de roca hidráulica: tres secciones de bobina permiten el control independiente de las funciones de alimentación, rotación y percusión desde una sola válvula. El control manual proporciona la respuesta rápida, típicamente inferior a 50 ms, requerida para la precisión de perforación del operador en el bucle.

Vehículos de rescate por carretera (camiones de remolque, destrozadores): Las dimensiones compactas de monobloque se ajustan dentro de los espacios confinados del chasis de los vehículos de recuperación pesados. La capacidad de 80 L/min soporta la extensión simultánea del brazo y el funcionamiento del cabrestante a las velocidades nominales del motor del vehículo, reduciendo los tiempos de ciclo de recuperación en aproximadamente un 15-20% en comparación con los sistemas de una sola función.

Equipo hidráulico móvil (cargadores, accesorios): Adecuado para sistemas hidráulicos de centro abierto comunes en vehículos utilitarios compactos. La capacidad de anulación manual garantiza un funcionamiento seguro en caso de falla del controlador electrónico.

Guía de selección

Adecuado para: circuitos hidráulicos de centro abierto con flujo de sistema de hasta 80 L/min y presión de trabajo máxima de 35 MPa. Ideal para aplicaciones que requieren tres controles de accionamiento independientes en una huella compacta.

Adecuado para: Ambientes donde el control eléctrico no es deseable o no está disponible, incluyendo zonas peligrosas o equipos de servicio de campo que requieren respaldo mecánico.

Adecuado para: Sistemas que ya utilizan accesorios BSPP (rosca G), eliminando los requisitos del adaptador y los puntos de fuga potenciales.

No se recomienda para: sistemas hidráulicos de centro cerrado o de detección de carga sin componentes adicionales aguas arriba compensados por presión, ya que el diseño de centro abierto de la válvula causará un flujo continuo de bomba al tanque.

No recomendado para: Aplicaciones que requieren control proporcional de solenoides o integración de bus CAN; para tales requisitos, considere la serie de válvulas proporcionales electrohidráulicas Hydrocontrol con diagnóstico integrado.

Preguntas frecuentes

1. ¿Qué fluidos hidráulicos son compatibles con esta válvula?

Fluidos hidráulicos a base de aceite mineral con viscosidad entre 15 y 400 cSt a temperatura de funcionamiento. Para fluidos resistentes al fuego como HFD o HFC, póngase en contacto con Hydrocontrol para la verificación del material de sellado, ya que los sellos estándar están optimizados para aceites minerales.

2. ¿Cuál es la contrapresión máxima permitida en el puerto del tanque (T)?

3.5 MPa continuo, 5.0 MPa intermitente. Excedir estos límites puede causar el desplazamiento de la bobina y aumentar la fuga interna más allá de los 20 ml/min nominales por bobina a presión nominal.

3. ¿Puede esta válvula usarse en temperaturas ambientales inferiores a cero?

Sí, hasta -20°C con sellos estándar y viscosidad de fluido apropiada. El funcionamiento por debajo de -20°C requiere sellos en condiciones frías y un fluido con índice de viscosidad apropiado para el intervalo de temperatura. La fuerza de control manual aumenta aproximadamente en un 15% a -20°C debido a una mayor viscosidad del fluido.

4. ¿Cuál es el intervalo de mantenimiento recomendado para el enlace mecánico?

Inspeccionar los puntos de pivote de enlace externo cada 500 horas de funcionamiento. Lubricar con grasa NLGI 2. El conjunto de bobina interna está diseñado para una vida útil superior a 1 millón de ciclos a presión nominal, sin necesidad de mantenimiento interno programado en condiciones de fluido limpio (código de limpieza ISO 4406 18/16/13 o mejor).

5. ¿Cómo difiere el monobloque HC-D4/3 de una válvula de sección de capacidad similar?

La válvula monobloque tiene un espacio fijo de bobina y no puede expandirse con secciones adicionales después de la fabricación. Una válvula seccional permite agregar o retirar secciones pero tiene más puntos de sellado externos. Para aplicaciones fijas de tres funciones, el diseño de monobloque ofrece un menor riesgo de fugas externas y una huella de instalación más compacta, típicamente un 20% más estrecha que una válvula de pila de tres secciones equivalente.
