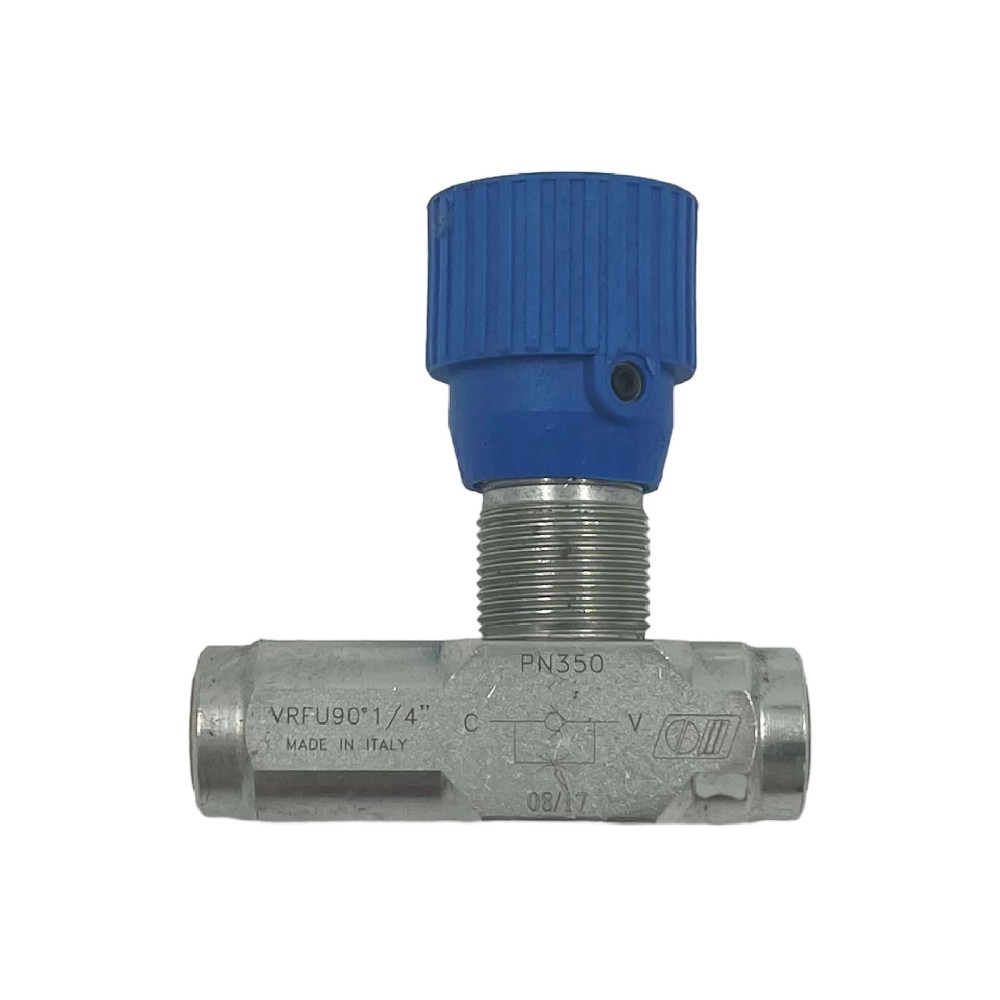

OM VRFU90 ° 1/4 "es una válvula de control de flujo unidireccional con un puerto de 1/4", diseñada específicamente como una válvula de control de flujo de 1/4 para la regulación de la velocidad del cilindro neumático. Con un cuerpo de codo giratorio de 90 ° y una válvula de retención integrada, ofrece flujo medido ajustable en una dirección y flujo libre sin restricciones en la dirección inversa. Adecuado para la automatización de fábricas, maquinaria de envasado y herramientas de montaje.

¿Qué es una válvula de control de flujo unidireccional?

Una válvula de control de flujo unidireccional, comúnmente llamada válvula de control de flujo unidireccional, es un componente neumático que restringe el flujo de aire en una dirección mientras permite el flujo completo en la dirección opuesta a través de una válvula de retención paralela. Se clasifica como una válvula de aceleración, típicamente utilizada en el puerto de escape de un cilindro neumático para lograr una velocidad del pistón suave y ajustable sin afectar al flujo de suministro.

El OM VRFU90 ° 1 / 4 "es una válvula de control de flujo unidireccional en línea. Su diseño de codo giratorio de 90 ° permite el montaje directo en los puertos del cilindro, eliminando la necesidad de accesorios adicionales y reduciendo los requisitos de espacio en paneles neumáticos compactos. El cuerpo de la válvula incorpora una válvula de aguja de precisión para la medición del flujo y una válvula de retención de polímero para el flujo inverso.

Especificaciones clave

Medio: aire comprimido, filtrado a 40 µm, lubricado o no lubricado

Tamaño del puerto: G1/4 (BSPP) - versión NPT 1/4 disponible bajo un código de modelo diferente

Tipo de conexión: Conexión instantánea de empuje para tubos OD de 1/4" (tubo recomendado: poliuretano o nylon)

Dirección del flujo: unidireccional con válvula de control de flujo inverso libre incorporada

Ajuste: Válvula de aguja ajustable por destornillador con tuerca de bloqueo

Presión máxima de funcionamiento: 10 bar (145 psi)

Presión mínima de funcionamiento: 0,5 bar (7 psi)

Rango de temperatura ambiente: -10 ° C a + 60 ° C

Velocidad de flujo nominal a 6 bar: 900 Nl / min (dirección de flujo libre, Δp = 1 bar)

Cv (coeficiente de flujo): Aprox.0.35 (dirección medida, totalmente abierta)

Presión de grieta de válvula de control: & amp; lt; 0,3 bar

Material del cuerpo: Latón niquelado

Material de la tuerca del botón y la cerradura: poliacetal (POM)

Sellos: NBR (nitrilo)

Peso: 45 g (incluyendo el montaje)

Puntos destacados técnicos

El diseño de codo giratorio de 90 ° ahorra espacio en el panel. El cuerpo giratorio permite la conexión directa del puerto del cilindro, eliminando la necesidad de un accesorio de codo separado y reduciendo la huella de montaje en hasta un 40% en comparación con las válvulas de cuerpo recto con accesorios separados.

El control de velocidad del medidor proporciona un movimiento suave del cilindro. Al restringir el flujo de escape en lugar de suministro, la válvula evita que el accionador salga sin control, un requisito clave para cargas verticales o manejo delicado. Este método de medición evita el efecto de "salto" común con el control de contador.

La válvula de retención integrada permite un flujo inverso sin restricciones. Una válvula de retención de palota de polímero incorporada se abre con una presión diferencial de menos de 0,3 bar, lo que garantiza una carrera de retorno rápida de orificio completo sin restringir la trayectoria de aire de suministro.

El ajuste de bloqueo evita la manipulación. El ajuste de la válvula de aguja está asegurado por una tuerca de bloqueo de poliacetal roscada, que mantiene el caudal ajustado después de la puesta en marcha. Esto es crítico para entornos de alta vibración como herramientas de prensa de estampado o estaciones de desvío de transportadores.

El cuerpo de latón niquelado es resistente a la corrosión. La construcción metálica soporta atmósferas agresivas de la planta, incluyendo salpicaduras de lavado y niebla de aceite, mientras mantiene la estabilidad dimensional en todo el rango de temperatura de funcionamiento.

Aplicaciones

Control de velocidad del cilindro neumático: instalado directamente en los puertos de escape del cilindro, ajusta la velocidad de extensión o retracción de los accionadores neumáticos de 5 mm / s a la velocidad completa. El ajuste típico reduce la variabilidad del tiempo del ciclo a ±3% en los sistemas de recogida y colocación.

Herramientas de sujeción y prensado: Proporciona un avance lento y un movimiento de retracción rápido para abrazaderas y prensas neumáticas. El flujo inverso libre permite una rápida apertura, ahorrando hasta 0,5 segundos por ciclo en comparación con la restricción de flujo bidireccional.

Mecanismos de parada y desvío del transportador: Controla la velocidad de accionamiento de las paradas neumáticas y los desviadores, evitando el daño del producto por el impacto. El puerto de 1/4 "soporta tubos de hasta 3 metros sin pérdida de presión significativa.

Maquinaria de envasado: regula la velocidad del actuador en las operaciones de plegado de cartón, aplicación de etiquetas y sellado. Las dimensiones compactas del cuerpo permiten el montaje en estrecha proximidad a los cilindros dentro de los bastidores de la máquina confinados.

Circuitos neumáticos móviles: diseño de bloqueo resistente a las vibraciones y sellos NBR mantienen la configuración en herramientas neumáticas portátiles y planchas. El rango de temperatura de funcionamiento soporta tanto áreas de almacenamiento en frío como instalaciones cercanas al horno.

Guía de selección

Aplicaciones adecuadas:

Control del flujo de escape en cilindros neumáticos de doble acción donde se requiere una velocidad suave y ajustable en una dirección

Instalaciones con espacio limitado en los puertos del cilindro: el cuerpo giratorio de 90 ° elimina un ajuste de codo adicional

Sistemas industriales generales de aire comprimido que funcionan entre 0,5 y 10 bar con suministro de aire filtrado

No se recomienda para:

Control de velocidad bidireccional independiente. Para el ajuste independiente de las velocidades de extensión y retracción, utilice dos válvulas o una válvula de control de flujo dual como la serie OM VRFU en una configuración de colector.

Aplicaciones de vacío. Los sellos NBR de la válvula y el diseño de la válvula de retención están optimizados para neumáticos a presión positiva; El servicio de vacío requiere una válvula de control de flujo de vacío dedicada.

Medios fluidos distintos del aire comprimido. Esta válvula está diseñada exclusivamente para servicio neumático y no debe usarse para fluidos hidráulicos, agua o productos químicos. Para el control del flujo hidráulico, seleccione una válvula nominal para la clase de presión requerida.

Preguntas frecuentes

1. ¿Cuáles son las dimensiones, el tamaño del puerto y el peso de la válvula de control de flujo unidireccional OM VRFU90 ° 1 / 4 "?

La válvula cuenta con un puerto roscado G1 / 4 (BSPP) con un accesorio de empuje para tubos de 1/4 "OD. La longitud total es de aproximadamente 43 mm, 24 mm de ancho y 45 g de peso, incluido el accesorio de empuje integral. Para la especificación del puerto NPT, solicite el modelo NPT equivalente al pedir.

2.What es el tiempo de entrega o el plazo de entrega para el OM VRFU90 ° 1 / 4 "?

El plazo de entrega estándar del fabricante es de 2 a 3 semanas. Beijing Zhongping Technology mantiene el stock local de la versión G1/4 y envía dentro de 1 día hábil para las cantidades en stock. Los pedidos de gran volumen pueden requerir asignación de fábrica.

3.Is el OM VRFU90 ° 1 / 4 "en stock y disponible para el envío inmediato?

Tenemos inventario del OM VRFU90 ° 1 / 4 "en Beijing Zhongping Technology. Las variantes comunes generalmente están en stock con cantidades disponibles para el envío del mismo día cuando se ordenan antes de las 14:00 horas locales.

4. ¿Cuánto cuesta el OM VRFU90 ° 1 / 4 "y ofrece precios de volumen?

El OM VRFU90 ° 1 / 4 "típicamente oscila entre 12to18 USD por unidad dependiendo de la cantidad de pedido. Los descuentos de volumen se aplican a pedidos por encima de 100 piezas. Los precios fluctuan debido a los tipos de cambio, las tarifas y los ajustes de fábrica. Para una cotización precisa, póngase en contacto con Beijing Zhongping Technology directamente.

5.Qué términos y métodos de pago acepta para comprar el OM VRFU90 ° 1 / 4 "?

Aceptamos transferencia bancaria (T / T), tarjetas de crédito principales y PayPal para transacciones por debajo de $ 5,000. Para clientes corporativos con crédito aprobado, Beijing Zhongping Technology ofrece 30 términos de pago netos.

6. ¿Cómo ajuste y bloqueo el ajuste de flujo en esta válvula?

Gire el tornillo de aguja de latón ranurado en el sentido horario para reducir el flujo, en el sentido contrario a las agujas del reloj para aumentar. Una vez que se alcance la velocidad del cilindro deseada, apriete la tuerca de bloqueo de poliacetal a mano para asegurar el ajuste. Una rosca de paso de 0,5 mm proporciona una resolución de flujo fina.

7.Cuál es la presión máxima de funcionamiento y la tubería compatible para el OM VRFU90 ° 1 / 4 "?

La presión máxima de funcionamiento es de 10 bar (145 psi). El accesorio push-in acepta tubos de poliuretano o nylon de 1/4 "OD con un rango de dureza de Shore A 95 a 98. Asegúrese de que el tubo se corte cuadrado sin rebabas para un sellado fiable.

8.Cuál es la política de devolución y el período de garantía para el OM VRFU90 ° 1 / 4 "?

Ofrecemos una garantía de 2 años contra defectos de fabricación. Las devoluciones requieren autorización previa y se aceptan dentro de los 30 días para los productos no utilizados en el embalaje original. Beijing Zhongping Technology procesa las solicitudes de RMA dentro de las 24 horas hábiles.

9.What es el derecho, la aduana y el código HS para importar el OM VRFU90 ° 1 / 4 "?

El código HS es 8481.30.90 (válvulas de retención y otras válvulas antiretorno). Los envíos internacionales se envían bajo Incoterms CPT con derechos e impuestos de importación a pagar por el comprador. Proporcionamos facturas comerciales y certificado de origen para despacho aduanero.

10. ¿Cómo se instala el OM VRFU90 ° 1 / 4 "y se puede montar directamente en un cilindro?

La rosca masculina G1/4 se tornilla directamente en el puerto de escape de un cilindro. El cuerpo giratorio de 90 ° se puede girar 360 ° antes de aprietar la tuerca de bloqueo, lo que permite el enrutamiento de tubos en cualquier dirección. No se necesita soporte o accesorio adicional, solo apriete la tuerca hexagonal detrás del puerto roscado; No gire todo el cuerpo de la válvula.
