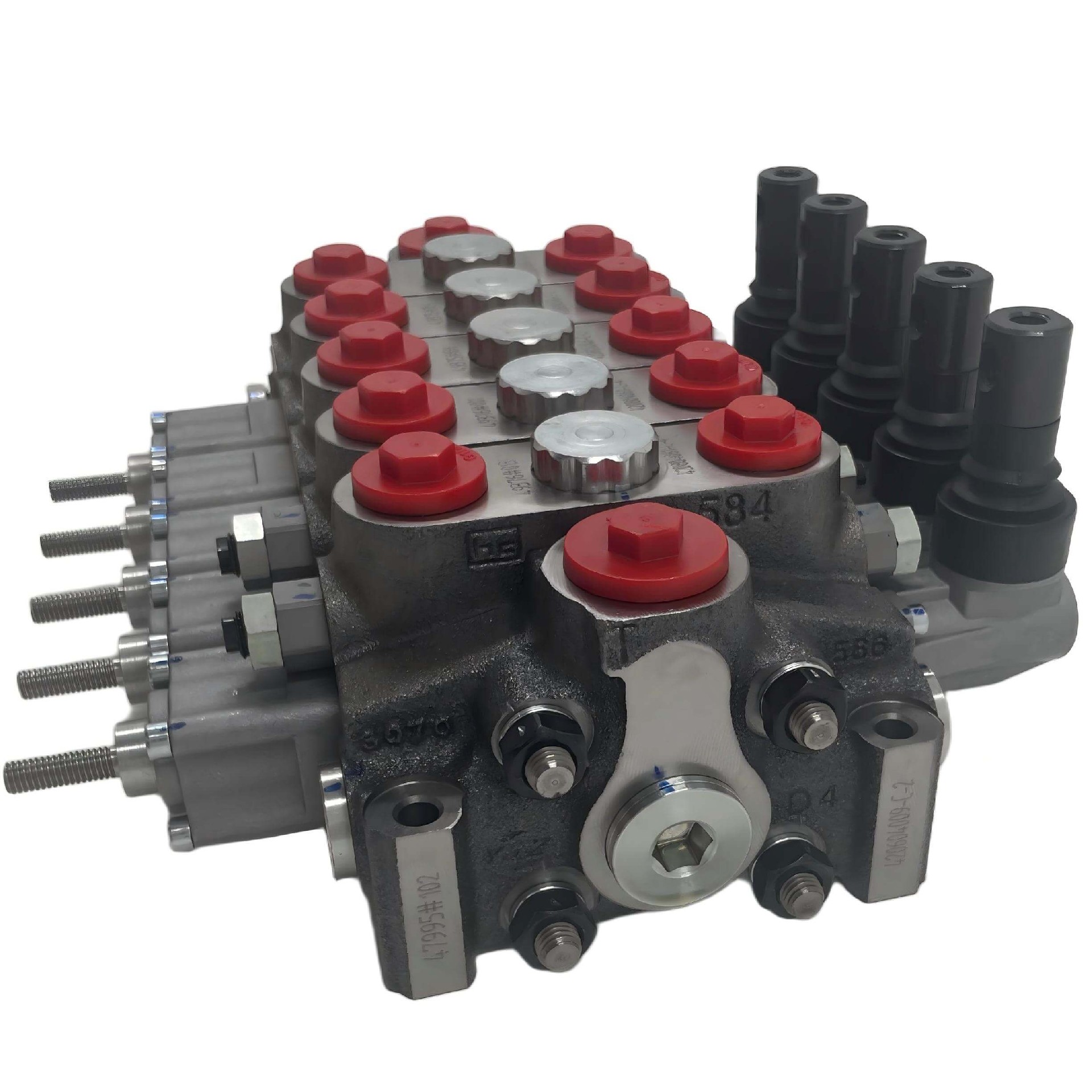

La válvula de control hidráulico Hydrocontrol HC-D4/5-IL009 es una válvula de control direccional hidráulica de 5 carretes y operada por palanca, diseñada para control direccional móvil e industrial. Con una capacidad nominal de 210 L/min de caudal y 350 bar de presión, esta válvula seccional controla cilindros y motores de doble efecto en equipos de cubierta de barcos, martillos hidráulicos y vehículos de rescate.

　　¿Qué es una válvula de control hidráulico de 5 carretes?

　　Una válvula de control hidráulico de 5 carretes es un conjunto de válvula direccional que utiliza cinco secciones de carrete independientes para iniciar, detener e invertir el flujo de fluido hidráulico hacia múltiples actuadores como cilindros y motores hidráulicos. Cada carrete suele estar centrado por resorte en la posición neutra, y las secciones se atornillan juntas en una única pila modular, compartiendo una galería común de entrada y salida.

　　Estas válvulas se fabrican en diseños monobloque o seccionales. La serie HC-D4/5 de Hydrocontrol es una válvula seccional o apilada, donde las secciones de trabajo individuales y los elementos auxiliares —como tapas de entrada, tapas de salida y placas intermedias— se sujetan con barras de unión. Esta construcción permite la reconfiguración en campo, la adición o eliminación de carretes y la integración de características como válvulas de alivio de puerto de trabajo o válvulas antirrotación específicas para cada circuito de actuador.

　　Especificaciones clave

　　Designación del modelo: HC-D4/5-IL009(210)AG04 W002AH001F001A-TJ AG05

　　Número de carretes: 5

　　Tipo de actuación: Palanca manual, centrado por resorte

　　Caudal nominal: 210 L/min (según clasificación del fabricante para tamaño D4)

　　Presión máxima de operación (Puerto P): 350 bar

　　Presión máxima del tanque/retorno (Puerto T): 25 bar

　　Tipo de válvula: Seccional, centro abierto (configuración estándar)

　　Carrera del carrete: ±8 mm (típico para la serie D4)

　　Conexiones de puerto de trabajo: G1 (BSPP) o SAE 12 según código de modelo

　　Conexión de entrada: Brida SAE, tamaño según código de pedido

　　Material: Fundición de hierro nodular (equivalente a GJS-400-15)

　　Compatibilidad de fluidos: Fluidos hidráulicos a base de aceite mineral, rango de viscosidad 15-100 cSt

　　Filtración recomendada: ISO 4406 20/18/15 o más limpio

　　Rango de temperatura de operación: -20 °C a +80 °C

　　Peso aproximado: 48 kg (banco de 5 carretes ensamblado)

　　Certificaciones: Fabricado bajo el sistema de gestión de calidad ISO 9001:2015

　　Nota: Las funciones exactas del carrete, las opciones auxiliares y las orientaciones de los puertos se definen por el código de pedido completo. Póngase en contacto con la fábrica con la designación completa del modelo para la matriz de configuración.

　　Aspectos técnicos destacados

　　La arquitectura seccional permite el mantenimiento en campo sin necesidad de retirar todo el banco de válvulas. Una pregunta frecuente de los técnicos de servicio es si un solo carrete con fugas requiere el cambio de todo el conjunto; no es así. Cada sección de carrete se puede desmontar, reemplazar o volver a sellar individualmente mientras el resto de la pila permanece en la máquina, reduciendo el tiempo de inactividad en aplicaciones marinas o mineras.

　　El cuerpo de hierro fundido dúctil resiste picos de presión de alto ciclo. Los alojamientos de los carretes se rectifican a tolerancias precisas, manteniendo una holgura constante entre el carrete y el alojamiento incluso después de millones de ciclos. Esto controla directamente la fuga interna, manteniendo la eficiencia volumétrica estable durante la vida útil de la válvula.

　　Las válvulas auxiliares en los puertos de trabajo protegen contra cargas de choque y cavitación. Los sufijos del código de modelo indican opciones integradas como válvulas de alivio de acción directa y válvulas de retención de compensación. En los circuitos de alimentación de martillos hidráulicos, estas protecciones integradas evitan el deslizamiento del cilindro y el daño de componentes causados por fuerzas de reacción repentinas de la sarta de perforación.

　　Las estaciones de palanca manuales son ajustables en posición sin necesidad de desmontaje hidráulico. El soporte de la palanca se puede girar para adaptarse a la ergonomía del operador o a espacios reducidos, aflojando un tornillo de seguridad, respondiendo a una preocupación común sobre si la orientación de la manija encaja en recintos de maquinaria ajustados.

　　Aplicaciones

　　Maquinaria de cubierta de barcos: Controla cabrestantes de amarre, molinetes de ancla y cilindros de escotillas. El diseño operado por palanca proporciona al operador de cubierta una retroalimentación directa y táctil durante condiciones marítimas hostiles, con una capacidad de caudal de 210 L/min que garantiza una velocidad de línea rápida bajo carga completa.

　　Martillos hidráulicos: Gestiona los circuitos de percusión, rotación y alimentación en equipos de perforación de superficie y subterráneos. Las válvulas antirrotación integradas evitan el deslizamiento del cilindro inducido por la carga, mejorando la vida útil de la barra de perforación y la rectitud del agujero.

　　Vehículos de rescate y recuperación en carretera: Opera plumas de grúa, estabilizadores de outriggers y cabrestantes hidráulicos desde un solo bloque de válvula de 5 funciones. La combinación de múltiples funciones en una sola pila reduce las conexiones de tuberías y los posibles puntos de fuga en comparación con el uso de múltiples válvulas de carrete único discretas.

　　Equipos móviles de construcción y agrícolas: Adecuado para manipuladores telescópicos, pulverizadores de cultivos y accesorios compactos donde el control manual por palanca sigue siendo la interfaz preferida del operador. El conducto central abierto en posición neutra permite la circulación a baja presión cuando todos los carretes están centrados, minimizando la carga térmica durante la espera.

　　Prensas industriales y sistemas de manipulación de materiales: Dirige los cilindros de sujeción, expulsión y transferencia en prensas de embalaje de chatarra y desviadores de cintas transportadoras. El formato seccional permite la adición posterior de un sexto carrete si la máquina se moderniza con un eje adicional.

　　Guía de selección

　　Aplicaciones adecuadas:

　　Sistemas de circuito abierto que utilizan una bomba de desplazamiento fijo, donde la válvula opera como un distribuidor de flujo paralelo y la demanda de flujo simultáneo total no excede los 210 L/min.

　　Máquinas que requieren control manual por palanca de hasta cinco funciones de doble efecto, especialmente donde los sistemas de control eléctrico no son prácticos debido a las condiciones ambientales o la preferencia del operador.

　　Instalaciones que anticipan una expansión futura: el diseño seccional permite agregar, quitar o cambiar secciones de carrete en campo con herramientas sencillas.

　　No recomendado para:

　　Sistemas electrohidráulicos de circuito cerrado o en red CAN bus que exigen control proporcional por solenoide con retroalimentación de posición. Seleccione una válvula seccional electroproporcional como la serie HCV proporcional de Hydrocontrol.

　　Demanda de caudal consistentemente superior a 210 L/min o presiones cíclicas superiores a 350 bar, que exceden la calificación de fatiga de la plataforma D4. Para necesidades de mayor capacidad, consulte una válvula seccional D6 o de mayor tamaño o divida el circuito en dos bancos paralelos.

　　Aplicaciones que utilizan fluidos de agua-glicol o ésteres sintéticos sin verificación de fábrica. Las juntas Buna-N estándar son compatibles con aceite mineral. Se deben especificar explícitamente paquetes de juntas alternativos en el código de modelo en el momento del pedido.

　　Preguntas frecuentes

　　1. ¿Cuál es la clasificación de caudal y la presión máxima de la HC-D4/5-IL009?

　　La válvula está clasificada para un caudal nominal de 210 L/min en la plataforma D4 y una presión máxima de trabajo de 350 bar en el puerto P, con el puerto T limitado a 25 bar. Estas clasificaciones se aplican al usar aceite mineral dentro de la viscosidad y filtración recomendadas.

　　2. ¿Cuánto cuesta una válvula Hydrocontrol HC-D4/5 de 5 carretes operada por palanca?

　　Un banco de 5 carretes HC-D4/5-IL009 completamente ensamblado suele oscilar entre 2.500 y 4.200 USD por unidad, dependiendo de las opciones auxiliares, las configuraciones de carrete y la cantidad del pedido. Los precios fluctúan debido a los tipos de cambio, aranceles y ajustes de fábrica. Para obtener una cotización precisa, póngase en contacto directamente con Zhongping Technology de Beijing con el código de modelo completo.

　　3. ¿Cuál es el tiempo de entrega o plazo de entrega para las válvulas Hydrocontrol HC-D4/5?

　　El plazo de entrega estándar es de 6 a 8 semanas ex-fábrica para configuraciones fabricadas bajo pedido. Las configuraciones comunes en stock de distribución regional se pueden enviar en un plazo de 5 días hábiles. Los pedidos urgentes pueden priorizarse por una tarifa adicional.

　　4. ¿Puedo obtener una muestra o una unidad de prueba antes de comprometerme con un pedido completo?

　　Organizamos una válvula de prueba de configuración estándar para pruebas in situ en su unidad de potencia hidráulica. Esto le permite verificar el esfuerzo de la palanca, las curvas de dosificación del carrete y el ajuste de montaje en condiciones de operación reales antes de confirmar el pedido de producción.

　　5. ¿Qué opciones de personalización de carretes y funciones auxiliares están disponibles?

　　Las posiciones centrales de los carretes, las muescas de dosificación y los límites de carrera son totalmente configurables a través del código de pedido. Se pueden integrar válvulas de alivio en el puerto de trabajo, válvulas antirrotación y salidas de señal de detección de carga en secciones de trabajo individuales. El conjunto completo de opciones se captura en la designación del modelo; proporcione el código completo para confirmar la configuración.

　　6. ¿Qué garantía tiene esta válvula de control hidráulico seccional?

　　Ofrecemos una garantía de 2 años que cubre defectos de fabricación y materiales bajo condiciones de operación especificadas. Hay disponibles paquetes de garantía extendida de hasta 5 años, condicionados a registros documentados de filtración y análisis de fluidos.

　　7. ¿Cuál es la disponibilidad recomendada de piezas de repuesto y kits de sellado?

　　Los kits de sellado para secciones de carrete individuales, juegos de juntas tóricas para uniones de barras de unión y conjuntos de carretes completos se mantienen en stock. Zhongping Technology de Beijing mantiene kits de sellado para la serie HC-D4 y los envía dentro de las 48 horas posteriores a la recepción del pedido.

　　8. ¿Qué tasa de fuga interna se espera durante la vida útil de la válvula?

　　Las secciones de carrete nuevas suelen presentar una fuga interna inferior a 10 cm³/min a 100 bar y 40 °C, según las pruebas de rendimiento de componentes hidráulicos ISO 4409. Con una filtración adecuada, la fuga se mantiene por debajo de 25 cm³/min después de 10 millones de ciclos, después de lo cual se recomienda la renovación de fábrica.

　　9. ¿Es la HC-D4/5-IL009 adecuada para ambientes marinos con rociado de agua salada o marinos en alta mar?

　　El cuerpo de la válvula es de hierro fundido y las superficies exteriores están fosfatadas y pintadas de serie. Para servicio en cubierta en alta mar, especifique el tratamiento protector marino en el código del modelo, que añade un revestimiento anticorrosivo multicapa y herrajes de acero inoxidable. La configuración estándar es adecuada para salas hidráulicas cerradas; las instalaciones en cubierta abierta requieren el tratamiento adicional.

　　10. ¿Qué métodos y plazos de pago están disponibles al comprar a través de Zhongping Technology de Beijing?

　　Aceptamos transferencia bancaria (T/T) y carta de crédito irrevocable a la vista. Para compradores corporativos cualificados, hay disponibles plazos netos 30 diferidos después de la evaluación crediticia. Se pueden organizar planes de pago por hitos para proyectos de capital de múltiples unidades.
