Visión general

El Walvoil SDS180/1 representa una solución clave en el ámbito de la hidráulica de maquinaria móvil, ofreciendo una mezcla de modularidad, compactez y rendimiento robusto. Como parte de la serie SDS180 más amplia, esta válvula de control direccional seccional (o "dividida") está diseñada para aplicaciones donde el espacio es de primera calidad y la fiabilidad operativa es primordial. Con un caudal nominal de 160 L/min y una capacidad para manejar presiones del sistema de hasta 315 bar, proporciona el control hidráulico necesario para una variedad de equipos, desde plataformas de trabajo aéreas y grúas montadas en camiones hasta maquinaria agrícola compacta. Su filosofía de diseño modular permite configuraciones de circuitos personalizadas, lo que lo convierte en un componente versátil y fundamental en sistemas hidráulicos modernos.

1. Especificaciones principales del producto y características de diseño

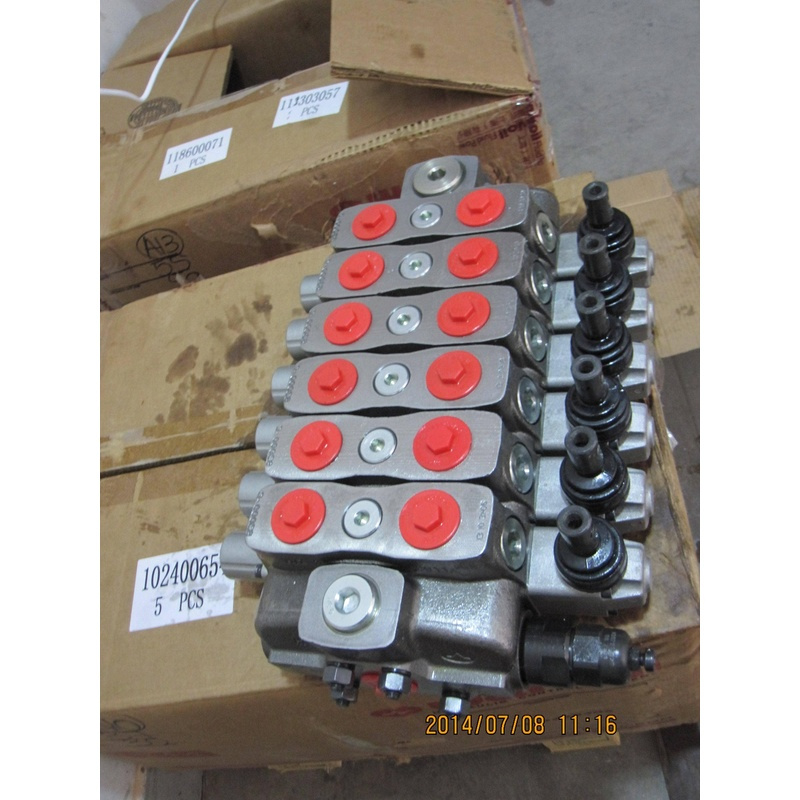

El SDS180/1 está construido alrededor de un diseño de sección, lo que significa que puede especificarse como una sola sección o combinarse con otras secciones para crear un banco de válvulas de múltiples bobinas, adaptando el conjunto de válvulas al número específico de funciones requeridas en la máquina.

1.1 Datos técnicos clave

Parámetro

Especificación

Tipo de válvula Válvula de control direccional seccional (dividida)

Flujo nominal 160 L/min

Presión nominal 315 bar

Secciones máximas típicas hasta 12

Configuración del circuito P / S / SP

Conexiones de puerto por ejemplo, P, A, B: G3/4"; T: G1" (modelo específico)

1.2 Análisis funcional en profundidad

Modular & amp; Arquitectura escalable: A diferencia de las válvulas monobloque (unidades fundidas individuales), la serie SDS180 utiliza secciones individuales atornilladas juntas. Este diseño "dividido" ofrece a los fabricantes originales una tremenda flexibilidad: comienza con una sola sección (SDS180/1) y agrega más para controlar múltiples actuadores, simplificando el inventario y el diseño en todas las líneas de productos.

Construcción pesada: cuenta con un diseño simple, compacto y duradero. El cuerpo de la válvula es típicamente de hierro fundido, el carrete es de acero especial y la caja del mango es de aleación de aluminio fundido, lo que garantiza la resistencia a la construcción dura y entornos agrícolas.

Opciones de accionamiento y control versátiles: Si bien los modelos SDS180/1 específicos pueden usar palancas manuales, la serie soporta ampliamente palancas mecánicas, control piloto hidráulico y control proporcional eléctrico. También ofrece centrado de muelles o posicionamiento de retención para secciones, mejorando aún más la flexibilidad de control.

Accesorios hidráulicos integrados: Las válvulas auxiliares se pueden integrar directamente en los puertos de trabajo A/B, incluyendo controles anticavitación y controles de retención de carga. Estos protegen el sistema de picos de presión y garantizan un funcionamiento seguro de carga (crítico para aplicaciones de elevación).

2. Ventajas de rendimiento y valor específico de la aplicación

Las opciones de diseño del SDS180/1 se traducen en beneficios directos para los fabricantes y operadores de maquinaria:

Integración de sistemas optimizada: Las dimensiones compactas y la modularidad permiten a los ingenieros diseñar sistemas hidráulicos que se ajusten a espacios estrechos en maquinaria móvil moderna, ahorrando espacio y reduciendo el peso total del equipo.

Baja pérdida de presión: las vías de flujo internas diseñadas minimizan la pérdida de presión a través de la válvula. Esto reduce el desperdicio de energía (menos generación de calor), aumenta la eficiencia del sistema y garantiza que más potencia de salida de la bomba llegue a los actuadores, mejorando el rendimiento de la máquina y potencialmente reduciendo el consumo de combustible.

Versatilidad de aplicación probada:

La serie de válvulas es ampliamente utilizada en:

Bombas telescópicas (grúas)

Camiones bomberos de hormigón (movimientos precisos)

Cargadoras pequeñas y maquinaria agrícola (sopladoras de paja, trituradoras de madera de tamaño medio)

Perspectiva ampliada: Comprender la arquitectura de válvulas en hidráulica móvil

Para apreciar plenamente el papel del SDS180/1, es fundamental contextualizar su diseño dentro de la arquitectura más amplia de válvulas de control direccional y consideraciones de implementación del sistema.

1. La elección estratégica: Válvulas seccionales vs. monobloques

La elección entre válvulas seccionales (modulares) y monobloques es fundamental para el diseño de equipos móviles, con ventajas distintas para cada una:

Aspecto

Válvulas seccionales (por ejemplo, SDS180/1)

Válvulas monobloque

Construcción Secciones individuales atornilladas juntas ("diseño de bloque de construcción") Fundición única y sólida con múltiples orificios de bobina

Flexibilidad Alta - personalizar el número de bobinas para coincidir con las funciones de la máquina; escalable Bajo número de bobinas fijas; nuevas funciones requieren una sustitución completa de la válvula

Mantenimiento Fácil: servicio/reemplazo de secciones individuales sin desmontar todo el banco de válvulas Complejo: la válvula entera puede necesitar ser retirada para el servicio

Espacio y amp; Puntos de fuga Un poco más de espacio por carrete; puntos de fuga potenciales entre secciones (sellado) Más compacto para el mismo número de bobinas; sin fugas entre secciones (robustez inherente)

Costo y amp; Ideal para la producción de volúmenes bajos a medianos o máquinas personalizadas Efectivo en función de los costos para configuraciones estandarizadas de alto volumen

Visión de selección:

El diseño de sección del SDS180/1 es óptimo para la producción de volúmenes bajos a medianos o máquinas con diversas configuraciones (funciones hidráulicas variables). Ofrece la flexibilidad crítica para equipos especializados fuera de carretera.

2. Consideraciones críticas para la implementación del sistema

La integración exitosa del SDS180/1 requiere atención a tres áreas clave:

Compatibilidad de detección de carga: Muchos sistemas hidráulicos modernos utilizan tecnología de detección de carga para la eficiencia. La serie SDS180 ofrece versiones de detección de carga, que transmiten la presión de trabajo más alta (señal de carga) a una bomba de desplazamiento variable. La bomba ajusta la salida para mantener solo la presión necesaria, lo que reduce drásticamente la pérdida de energía.

Limpieza y filtración de fluidos: Las tolerancias precisas de orificio de bobina en las válvulas de alto rendimiento son vulnerables a la contaminación. Un sistema de filtración robusto (orientado a ISO 4406 18/16/13 o mejor) es esencial para preservar el rendimiento y la vida útil.

Configuración e integración de control: La elección del mecanismo de control (manual/hidráulico/electrohidráulico) dicta los enlaces necesarios, las líneas de suministro piloto o las interfaces de cableado eléctrico/controlador. La integración adecuada garantiza la sensación deseada del operador y la capacidad de respuesta de la máquina.

Preguntas frecuentes (FAQ)

1. ¿Cuál es la principal diferencia funcional entre una válvula de sección y una válvula de monobloque?

La diferencia principal es la construcción y la flexibilidad. Una válvula monobloque es una fundición rígida única con bobinas fijas (ideal para aplicaciones estandarizadas de alto volumen). Una válvula de sección como la SDS180/1 utiliza secciones individuales atornilladas, lo que permite a los fabricantes de máquinas personalizar el número de secciones para satisfacer las necesidades exactas de la función hidráulica, ofreciendo una flexibilidad de diseño superior.

2. ¿Se puede utilizar una sola sección SDS180/1 como válvula independiente?

Sí, absolutamente. La designación "SDS180/1" típicamente se refiere a una válvula de sección única. Es perfectamente adecuado para máquinas que necesitan el control de un accionador hidráulico (por ejemplo, cabrestantes simples, cilindros individuales en accesorios, circuitos de accionamiento del ventilador). El diseño modular también permite que esta sección única sirva como base para futuros conjuntos de carretes múltiples.

3. ¿Qué hace la capacidad de "detección de carga" mencionada para esta serie de válvulas?

Una válvula de detección de carga (LS) SDS180 funciona con arquitecturas de sistemas hidráulicos eficientes. Envía constantemente la presión de trabajo más alta (señal de carga) a una bomba de desplazamiento variable. La bomba luego ajusta la salida para mantener la presión solo ligeramente más alta de lo que requiere la carga, reduciendo drásticamente las pérdidas de flujo / presión, el consumo de combustible y el calor del sistema.

4. ¿Por qué el diseño modular de la serie SDS180 se considera una ventaja para los fabricantes originales?

La modularidad beneficia a los OEMs de tres maneras clave:

Gestión de inventario: Estandarizar la serie SDS180 en múltiples modelos de máquina (reduce el número de piezas).

Escalabilidad del diseño: Fácil personalización y cambios de configuración de último minuto (sin necesidad de válvulas completamente nuevas).

Facilidad de servicio: Reemplace las secciones dañadas sin cambiar todo el banco de válvulas (reduce el tiempo de inactividad y los costos de reparación).

5. ¿Qué tipos de mecanismos de control se pueden montar en esta válvula?

La serie soporta diversas opciones de control:

Manual: Palancas mecánicas directas para el funcionamiento básico.

Piloto hidráulico: Pequeñas señales hidráulicas mueven el carrete principal (para el control remoto).

Proporcional electrohidráulico: Los solenoides permiten un control electrónico preciso de la posición de la bobina (y por lo tanto de la velocidad del accionador) para sistemas automatizados.
