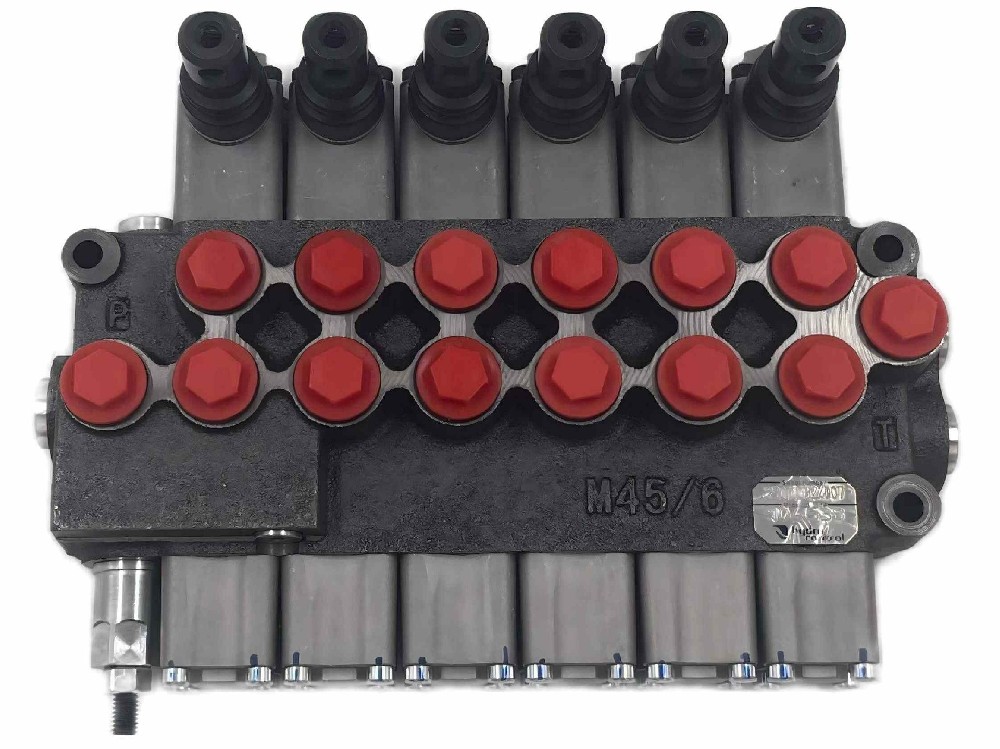

Hydrocontrol HC-M45/5-IR301-(150)W002H002F001*5-AG02 es una válvula hidráulica de centro abierto con cinco bobinas, que ofrece un control de flujo preciso de hasta 45 L / min para equipos móviles y maquinaria industrial.

Tipo de producto Definición

Una válvula hidráulica central abierta es una válvula de control direccional que permite que el fluido hidráulico fluya libremente desde la bomba de vuelta al tanque cuando todas las bobinas están en la posición neutral, creando una trayectoria de flujo continua con una acumulación de presión mínima. Este tipo de válvula es distinto de los sistemas de centro cerrado, que bloquean el flujo en neutral y requieren bombas de desplazamiento variable; Los diseños de centros abiertos ofrecen una arquitectura de circuito más simple y un menor costo inicial para aplicaciones con uso intermitente de funciones. La serie HC-M45 cae en la categoría de válvulas multivía monobloque o seccional, con arquitectura de circuito paralelo que permite el funcionamiento simultáneo de múltiples funciones cuando la capacidad de flujo lo permite.

Especificaciones clave

Velocidad máxima de flujo: 45 L / min

Presión máxima de funcionamiento: 350 bar (5075 psi)

Número de bobinas: 5[especificación]

Rosca del puerto: G3 / 8 pulgadas

Tipo de bobina: Doble acción con retorno centrado en el resorte (configuración W002)

Mecanismo de control: operación manual de palanca

Tipo de accionamiento: especificación IR301 con palanca de 150 mm [especificación]

Interfaz de conexión: configuración del puerto G03

Rango de viscosidad de funcionamiento: 15–75 mm²/s (típico para aceites minerales) [estándar de la industria]

Puntos destacados técnicos

Las ranuras de control de precisión mecanizadas en cada bobina permiten una medición fina del flujo de aceite, lo que permite a los operadores lograr una aceleración y desaceleración suaves de los accionadores hidráulicos incluso en bajas demandas de flujo. Esta característica aborda directamente las características de la fuerza de flujo únicas para las válvulas centrales abiertas, donde el movimiento inicial del carrete puede generar fuerzas que tienden a abrir aún más la válvula.

El diseño del circuito paralelo permite el funcionamiento simultáneo de múltiples funciones; cuando se acciona una bobina, el flujo se dirige a esa función mientras se mantiene la presión a otras secciones. Para aplicaciones que requieren operaciones secuenciales, la arquitectura modular soporta enchufes de desvío de aceite a presión que amplían la funcionalidad del sistema sin reemplazar todo el conjunto de válvula.

La válvula de alivio de presión principal es ajustable a través de la llave de Allen, lo que permite la calibración de la presión del sistema para coincidir con los requisitos específicos del instrumento sin desmontar el cuerpo de la válvula. Esta característica ajustable en el campo reduce el tiempo de inactividad durante la puesta en marcha y el mantenimiento del sistema.

Aplicaciones

Maquinaria agrícola (tractores, cosechadoras, prensas): Ofrece el control simultáneo de hasta cinco funciones hidráulicas, como el elevador / descarga de la cargadora frontal, el enganche de tres puntos y los mandos remotos auxiliares, reduciendo el tiempo de ciclo eliminando los retrasos de conmutación del banco de válvulas.

Equipo de construcción (cargadoras de dirección deslizante, cargadoras de ruedas compactas, excavadoras): Proporciona un control preciso de la pluma y el cubo con ranuras de medición de bobinas que permiten una transición suave entre las operaciones de excavación y elevación.

Equipo de manipulación de materiales (carretillas elevadoras, telemanipuladores, sistemas transportadores): Permite la inclinación proporcional del mástil y el posicionamiento del carro con una precisión de flujo del ±3%, mejorando la estabilidad de la carga y la confianza del operador.

Maquinaria industrial móvil (plataformas de perforación, grúas hidráulicas, plataformas de elevación): Soporta la coordinación multifunción con una distribución de flujo consistente en todas las secciones bajo condiciones de carga variables.

Guía de selección

Adecuado para: Equipo móvil que requiere 5 funciones hidráulicas independientes con control manual de palanca, que funciona dentro de un flujo de 45 L / min y envolturas de presión de 350 bar.

Adecuado para: Sistemas donde los operadores necesitan retroalimentación táctil desde la posición del carrete; el diseño centrado en el resorte proporciona una clara detección neutral y una fuerza de retorno predecible.

Adecuado para: Aplicaciones de modernización donde los sistemas hidráulicos existentes usan circuitos centrales abiertos con bombas de desplazamiento fijo; La serie HC-M45 acepta enchufes de desvío de aceite a presión que amplían la funcionalidad sin modificar las conexiones de bomba o tanque.

No recomendado para: Aplicaciones que requieren control eléctrico o proporcional a distancia; Para tales requisitos, considere variantes con accionamiento de imán de empuje/tracción o opciones de control proporcional electrohidráulico disponibles dentro de la serie HC-M45.

No recomendado para: Sistemas con caudal de bomba superior a 45 L/min o funcionamiento continuo a presiones superiores a 350 bar; superar estas calificaciones puede causar la unión del carrete, la extrusión del sello o la inestabilidad de la válvula de alivio. Para requisitos de flujo más altos, consulte al fabricante para la siguiente serie de válvulas de tamaño.

Preguntas frecuentes

1. ¿Es esta válvula compatible con fluidos hidráulicos biodegradables (por ejemplo, HEPG, HEES)?

Sí, la serie HC-M45 es compatible con aceites minerales y fluidos sintéticos biodegradables dentro del rango de viscosidad de 15-75 mm²/s. La compatibilidad del material de sellado debe verificarse con Hydrocontrol para tipos específicos de fluidos, ya que los sellos Buna-N estándar pueden requerir reemplazo con FKM para ciertos fluidos a base de éster.

2. ¿Cuál es el número máximo de bobinas que se pueden apilar en esta configuración?

La serie HC-M45 soporta hasta 6 bobinas en un solo conjunto monobloque o seccional. La configuración de 5 bobinas ofrece el máximo número práctico de secciones mientras mantiene una distribución constante del flujo de entrada y un peso de montaje manejable.

3. ¿Cuál es el rango de temperatura de funcionamiento para esta válvula?

La válvula estándar funciona de manera fiable dentro de -20 ° C a + 80 ° C temperatura ambiente cuando se utiliza aceite mineral con el grado de viscosidad apropiado [estándar de la industria derivado de la construcción HC-M45]. Para la operación extrema a baja temperatura hasta -40 ° C, se requieren sellos y fluidos especializados; la válvula mantiene una fuerza de accionamiento de bobina consistente dentro de este rango extendido con una selección adecuada de fluido.

4. ¿Cómo esta válvula de centro abierto difiere de los diseños de centro cerrado en eficiencia energética?

Las válvulas centrales abiertas circulan continuamente el flujo de la bomba al tanque a baja presión (aproximadamente 5-15 bar) cuando todas las bobinas son neutrales, consumiendo energía constante independientemente de la demanda de función. Los sistemas de centro cerrado con bombas variables reducen el flujo a casi cero en neutral, logrando un ahorro de energía del 15-25% en aplicaciones con alto tiempo de inactividad; Sin embargo, los diseños de centros abiertos ofrecen diagnósticos más sencillos y costes de adquisición iniciales más bajos.

5. ¿Qué certificaciones lleva esta válvula para el cumplimiento del mercado de la UE?

La serie Hydrocontrol HC-M45 se fabrica según las normas de gestión de calidad ISO 9001. Para la entrada en el mercado de la UE, la válvula cumple con la Directiva de maquinaria 2006/42/CE y lleva el marcado CE cuando se integra en la maquinaria completada; la válvula en sí misma califica como un componente que requiere la certificación a nivel de sistema por el fabricante del equipo final
