Descripción general del producto

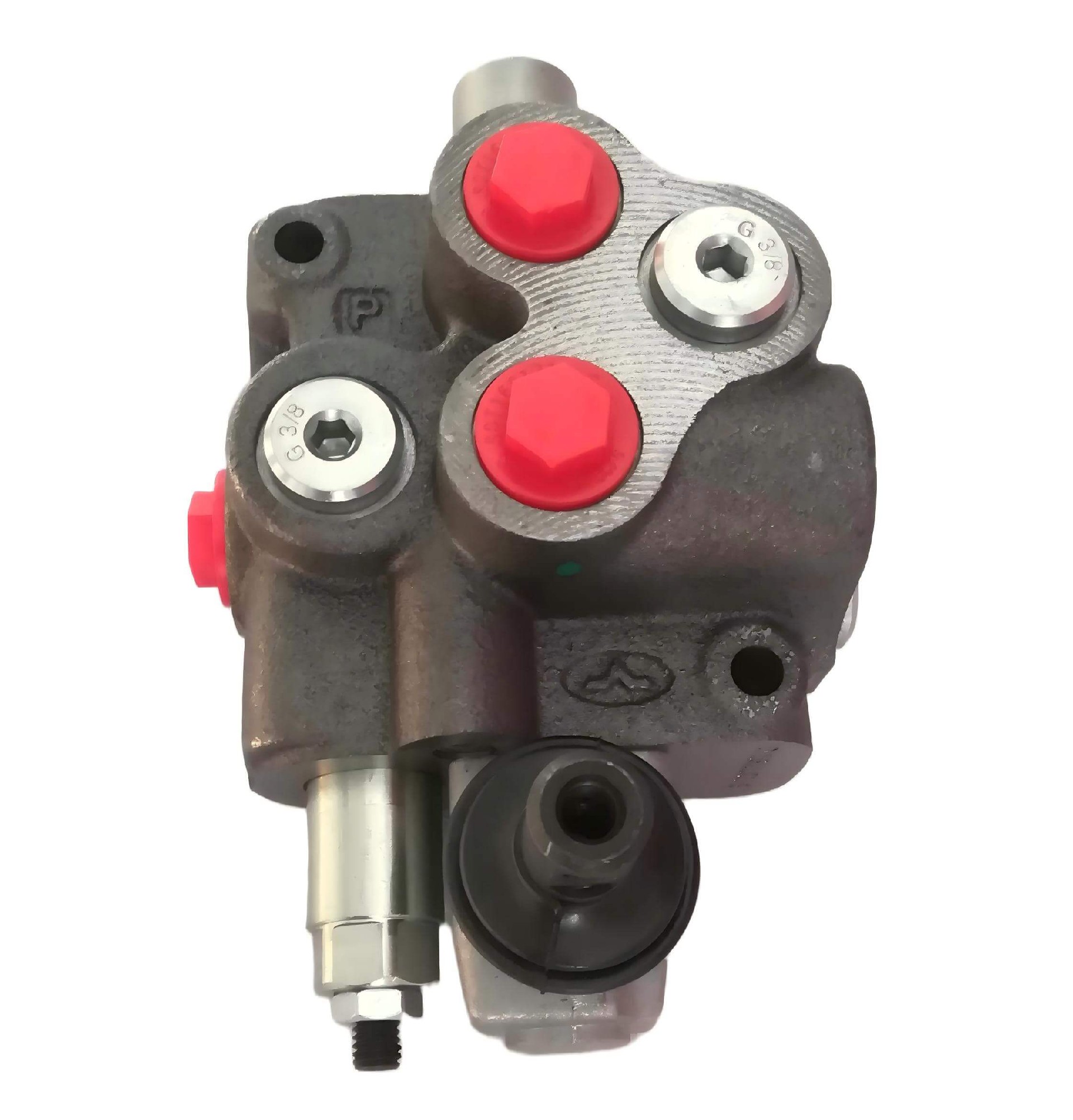

Walvoil SD5/1-P(KG3-160)/28L/AET es una válvula de control hidráulico de 1 bobina y válvula de control direccional hidráulica manual que entrega un flujo de 45 L/min a una presión máxima de 315 bar. Diseñado para sistemas hidráulicos de equipos metalúrgicos, marinos y de construcción con puertos PABT G3/8".

Tipo de producto Definición

Una válvula de control direccional hidráulica manual es un dispositivo que inicia, detiene y dirige el flujo de fluido a accionadores hidráulicos tales como cilindros o motores a través del accionamiento manual de palanca. Esta categoría de productos incluye construcciones monobloque (cuerpo de una sola pieza) y seccional (apilable), con clasificación por número de bobinas, tipo de circuito (paralelo, serie o tándem) y configuración del centro de bobina (abierto o cerrado). La Walvoil SD5/1-P es una válvula monobloque de una sola sección en la configuración de circuito paralelo (denotada por "-P"), que mantiene la presión completa del sistema a todas las secciones aguas abajo simultáneamente. Este diseño está optimizado para aplicaciones de flujo medio de hasta 45 L/min, lo que lo hace adecuado para sistemas que requieren la operación simultánea del accionador sin pérdida de presión en todas las funciones.

Especificaciones clave

Presión nominal: 315 bar (4600 psi)

Flujo nominal: 45 L / min (12 US gpm)

Número de secciones:1

Tipo de circuito: Paralelo (P)

Rosca del puerto: G3 / 8 "BSP (P, A, B, T)

Tipo de control: Palanca manual (retorno del muelle al centro)

Diámetro del carrete: 16 mm

Carrera del carrete: 6 mm

Presión máxima de la línea de retorno: 25 bar

Fuerza de accionamiento: & amp; menos de 200 N

Fuge (A, B a T): 15 cm³/min a 120 bar

Rango de temperatura del fluido: -15 ° C a + 80 ° C (sellos NBR)

Temperatura ambiente (control mecánico): -40 ° C a + 60 ° C

Rango de viscosidad: 15 a 75 mm²/s (cSt)

Requisito de filtración: 10 a NAS 1638

Puntos destacados técnicos

El circuito paralelo mantiene la presión total para todas las funciones. La configuración paralela asegura que cada sección aguas abajo reciba la presión completa del sistema de 315 bar, evitando la caída de presión cuando múltiples accionadores operan simultáneamente. Para aplicaciones que requieren alta presión pero menor flujo en funciones individuales, el circuito paralelo maximiza la fuerza disponible por accionador.

La construcción monobloque elimina las rutas de fugas internas. A diferencia de las válvulas seccionales que requieren sellado entre secciones apiladas, el cuerpo fundido de una sola pieza del SD5/1-P no tiene juntas de acoplamiento internas, lo que reduce los puntos de fuga potenciales en más del 50% en comparación con alternativas de múltiples secciones. Este diseño contribuye directamente a la fuga nominal de solo 15 cm³/min a 120 bar.

Válvula de alivio principal integrada y válvula de retención de carga en canal P. El alivio de presión establecido en fábrica (ajustable de 50 a 220 bar) protege el sistema de eventos de sobrepresión, mientras que la válvula de retención de carga evita la deriva del actuador debido al retroflujo. Para aplicaciones que requieren funcionamiento a baja temperatura hasta -40°C ambiente, la unidad mantiene una fuerza de accionamiento manual constante por debajo de 200 N con la selección apropiada de fluido de baja viscosidad.

Huella compacta con distancia de paso de 37 mm. La separación entre el centro y el centro de la bobina de 37 mm permite montar múltiples secciones SD5 en recintos de equipo apretados, una ventaja crítica en aplicaciones metalúrgicas y marinas donde el espacio es limitado. Los puertos G3 / 8 "BSP están estandarizados en toda la serie, lo que reduce los requisitos de inventario de ajuste.

Aplicaciones

Sistemas hidráulicos metalúrgicos: Proporciona control direccional para los accionadores de puerta del horno y los cilindros de manipulación de materiales, que funcionan de manera fiable dentro de la presión nominal de 315 bar en entornos de molino de alta temperatura ambiente (probado con el nivel de contaminación ISO 4406 19/16).

Sistemas hidráulicos marinos: Ofrece operación resistente a la corrosión (carcasa: hierro fundido especial, sellos NBR) para controles de cabrestante y actuadores de escotilla, con tolerancia de temperatura de funcionamiento de -15 ° C a + 80 ° C que cubre despliegues tropicales y fríos en el mar.

Equipo de construcción: Permite el control preciso de la pluma y el cubo en cargadores frontales pequeños y grúas montadas en camiones, con una fuerza de accionamiento manual de palanca inferior a 200 N que reduce la fatiga del operador durante turnos prolongados.

Maquinaria agrícola: Powers implementa cilindros de elevación y funciones de dirección en cosechadoras y prensas, con un caudal nominal de 45 L / min que coincide con la demanda hidráulica de tractores de gama media (40-80 HP).

Divisores de tronco y manipulación de materiales: Controla cilindros de acción única o de doble acción con configuración de bobina de retorno al centro de muelle, logrando tiempos de ciclo en 1,5 segundos bajo flujo completo.

Guía de selección

Adecuado para: Sistemas hidráulicos de centro abierto que requieren el control direccional manual de un accionador con una demanda de flujo de hasta 45 L/min a presiones de hasta 315 bar.

Adecuado para: Aplicaciones en las que se prefieren la envolvente compacta (paso de 37 mm) y la construcción monobloque sobre las válvulas de sección debido a las restricciones de espacio.

Adecuado para: Equipo que funciona en temperaturas ambiente de -40 ° C a + 60 ° C con control mecánico, incluyendo la construcción al aire libre y aplicaciones marinas.

No recomendado para: Sistemas que requieran un caudal superior a 45 L/min o presiones superiores a 315 bar. Para requisitos de flujo más altos (por ejemplo, 80 L/min), considere la serie Walvoil SD8 o válvulas alternativas con un tamaño de puerto más grande.

No recomendado para: aplicaciones de control proporcional electrohidráulico. El SD5/1-P es una válvula directiva manual de encendido/apagado; para el control de flujo variable o accionamiento proporcional, seleccione una válvula proporcional con electrónica integrada.

No recomendado para: Sistemas hidráulicos de centro cerrado que requieren funcionalidad de detección de carga. La serie SD5 admite configuraciones de centros abiertos y cerrados, pero las variantes de detección de carga requieren códigos de pedido específicos (no disponibles en el modelo base SD5 / 1-P).

Preguntas frecuentes

¿Qué tipos de fluidos hidráulicos y grados de viscosidad son compatibles con el Walvoil SD5/1-P?

Aceite base mineral con viscosidad entre 15 y 75 mm²/s (cSt) a temperatura de funcionamiento. Los datos de rendimiento de la fábrica se miden con aceite mineral ISO VG 46 a 40°C; Los sellos NBR son compatibles con aceites minerales estándar, mientras que los sellos FPM se requieren para ésteres de fosfato o fluidos de alta temperatura hasta 100 °C.

2. ¿Cuál es la presión de funcionamiento máxima y el caudal para la configuración del circuito paralelo?

315 bar a 45 L/min para el tipo de circuito paralelo SD5/1-P. Para configuraciones de circuito en serie (SD5/1-S), la presión máxima de funcionamiento se reduce a 250 bar al mismo caudal. No exceda la presión de la línea de retorno de 25 bar.

3. ¿Cuáles son los límites de temperatura ambiente y de fluido para un funcionamiento fiable?

El rango de temperatura del fluido es de -15°C a +80°C con sellos NBR. Temperatura ambiente con control mecánico (palanca manual) rangos de -40 ° C a + 60 ° C; si está equipado con dispositivos eléctricos, el rango ambiente se estrecha a -20 ° C a + 60 ° C. Para aplicaciones consistentemente por encima de la temperatura del fluido de 80 ° C, especifique sellos FPM (opción de pedido de fábrica).

¿Cómo difiere el SD5/1-P de las variantes SD5/1-N y SD5/1-D?

SD5/1-P utiliza circuito paralelo (presión completa a todas las secciones), SD5/1-N no tiene capacidad de traslado (termina el flujo en la válvula), y SD5/1-D incluye un puerto de traslado para potencia más allá de aplicaciones. Los tres comparten la misma presión nominal de 315 bar. Para sistemas que requieren prioridad de flujo en serie, especifique SD5/1-S (nominal 250 bar).

5. ¿Qué procedimientos de instalación y mantenimiento se recomiendan para esta válvula?

Inspeccionar cada 6 meses para detectar fugas externas e integridad del sello de la caja de palanca; no utilice lavado a alta presión directamente sobre la válvula para evitar la entrada de agua. Cambie el fluido hidráulico cada 1000 horas de funcionamiento y mantenga la filtración a NAS 1638 Clase 10. La válvula de alivio principal está configurada de fábrica entre 50 y 220 bar. Ajuste solo con un manómetro calibrado
