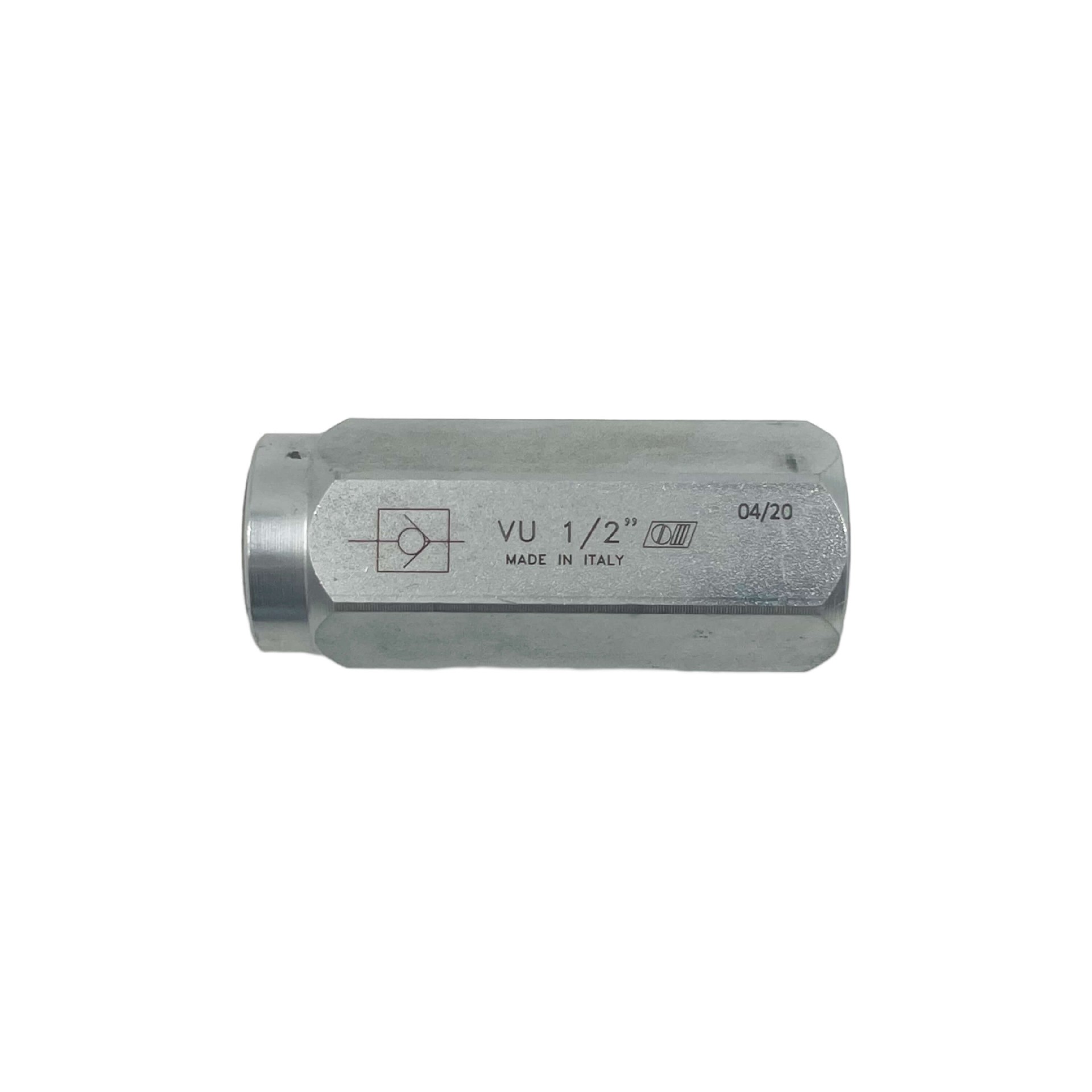

La OM VU1 / 2 "V0610 es una válvula de retención en línea, también conocida como válvula de no retorno, nominada para una presión de 35 MPa y un flujo nominal de 70 L / min. Diseñada para maquinaria de construcción de carreteras, sistemas hidráulicos marinos y equipos móviles, proporciona puertos G 1 / 2 "BSPP y una presión de grieta de 0,4 a 0,7 bar. La válvula asegura el control de flujo unidireccional con una mínima caída de presión hacia adelante.

¿Qué es una válvula de retención en línea (válvula de no retorno)?

Una válvula de retención en línea es un dispositivo de flujo direccional que permite el movimiento del fluido en una dirección y bloquea el flujo inverso automáticamente, evitando daños al flujo de retorno en circuitos hidráulicos. Los diseños comunes incluyen tipos de palota, bola y disco cargados por resorte, seleccionados por presión de grieta, capacidad de flujo y configuración de montaje.

La OM VU1 / 2 "V0610 es una válvula de retención en línea de tipo palota cargada con muelle diseñada para la transmisión de energía hidráulica de alta presión. Pertenece a la serie VU, que ofrece un cuerpo compacto en línea con baja resistencia al agrietamiento para reducir la pérdida de energía en sistemas hidráulicos móviles e industriales de servicio continuo.

Especificaciones clave

Presión nominal: 35 MPa

Flujo nominal: 70 L / min

Presión de grieta: 0,4 a 0,7 bar

Tamaño del puerto: G 1/2 "(BSPP)

Tipo de válvula: válvula de retención de palota cargada con muelle

Compatibilidad de fluidos: fluidos hidráulicos a base de aceite mineral (HL, HLP, HV según ISO 6743-4)

Material del sello: NBR (estándar); FKM disponible bajo petición

Rango de temperatura de funcionamiento: -20 ° C a + 100 ° C (típico para sellos NBR)

Material del cuerpo: Acero al carbono de alta resistencia con superficie zincada (por hoja de datos del fabricante; verificar el modelo específico)

Posición de montaje: horizontal o vertical con flujo ascendente; ver guía de instalación para configuraciones verticales hacia abajo

Aprobaciones: Conforme a las directrices de símbolo de circuito hidráulico y equipo a presión ISO 1219-1 pertinentes

Peso: Aprox. 0,2 kg (verificar con la hoja de datos)

Puntos destacados técnicos

La baja presión de grieta preserva la eficiencia del sistema. La presión de apertura de 0,4 a 0,7 bar reduce la resistencia hacia adelante, cortando el consumo de energía en los circuitos de detección de carga y flujo constante. Una pregunta común durante el diseño del circuito es si una presión de grieta tan baja puede reiniciarse rápidamente; el diseño de muñeca cargada con muelle logra un cierre instantáneo cuando la presión aguas abajo supera la presión aguas arriba, evitando picos de flujo inverso.

La calificación de alta presión soporta circuitos hidráulicos exigentes. Clasificada para 35 MPa, la válvula funciona de manera fiable en maquinaria de construcción pesada, hidráulica de grúa y sistemas de cabrestante marino donde los picos de presión son rutinarios.

El diseño compacto en línea simplifica la tubería. Las conexiones roscadas G 1/2 "BSPP se montan directamente en las tuberías sin adaptadores adicionales, lo que reduce los puntos de fuga y el tiempo de montaje en equipos móviles.

El cuerpo de acero al carbono zincado proporciona resistencia a la corrosión en entornos hidráulicos típicos. Para atmósferas salinas o altamente corrosivas, se recomiendan los sellos FKM opcionales y la consideración de una alternativa de acero inoxidable.

La amplia compatibilidad con fluidos amplía el alcance de aplicación. La válvula maneja aceites hidráulicos estándar (HL, HLP, HV) según ISO 6743-4, que cubre la mayoría de las unidades de potencia hidráulicas industriales y sistemas móviles. Para los fluidos de éster de fosfato, verifique la compatibilidad del sello con el fabricante.

Aplicaciones

Maquinaria de construcción de carreteras: protege las bombas hidráulicas y los accionadores en excavadoras, gradadoras y pavimentadoras del choque de flujo inverso. Mantiene la presión del sistema de 35 MPa mientras mantiene el flujo de 70 L/min a los circuitos de giro y desplazamiento.

Sistemas hidráulicos marinos: sirve en la dirección, la maquinaria de la cubierta y la hidráulica de la cubierta de la escotilla. La presión de grieta de 0,4 bar soporta aplicaciones de baja velocidad y alto par en las que se deben minimizar los picos de presión de arranque.

Hidráulica de equipos de construcción: instalada en rompedores hidráulicos, trituradoras y máquinas de compactación para prevenir daños inducidos por el reflujo. La rápida resetación de la boquilla evita la deriva del actuador durante las fases de retención.

Equipo hidráulico móvil: Se ajusta en ascensores de cola, compactadores de residuos y máquinas agrícolas con colectores hidráulicos compactos. El puerto G 1/2 "se integra fácilmente en sistemas de tuberías métricas estándar, reduciendo el peso de la tubería.

Unidades de potencia industriales generales: Utilizadas en hidráulica de prensa y elevadores de manipulación de materiales para bloquear el retroflujo de la línea de retorno. El flujo nominal de 70 L/min coincide con las salidas típicas de paquetes de potencia pequeños a medianos.

Guía de selección

Adecuado para: Sistemas que requieren una válvula antiretorno compacta en línea con 35 MPa nominal, flujo de 70 L / min y puertos BSPP de G 1/2"; aplicaciones donde la baja presión de grieta (0,4 bar) es crítica para la eficiencia energética; hidráulica móvil y marina utilizando aceites minerales estándar y sellos NBR dentro de -20 ° C a + 100 ° C.

Adecuado para: Circuitos donde la dirección del flujo debe mantenerse estrictamente y el retroflujo podría dañar las bombas o causar la deriva del actuador. La muñeca cargada con muelle proporciona un cierre fiable sin señales piloto externas.

No recomendado para: Aplicaciones que requieren control de flujo bidireccional. Esta válvula bloquea el flujo inverso por diseño; Si se necesita un flujo reversible, considere una válvula de control de flujo o una válvula de retención pilotada con señal piloto externa.

No se recomienda para: Velocidades de flujo consistentemente superiores a 70 L / min. Para demandas más altas, seleccione un tamaño de puerto más grande como una válvula de retención en línea de 3/4 "o 1" para reducir la caída de presión y evitar la cavitación.

No recomendado para: operación continua con líquidos de agua-glicol o ésteres de fosfato a menos que se especifiquen y verifiquen sellos FKM. Los sellos NBR estándar pueden hincharse o degradarse; Siempre confirme la compatibilidad del sello de fluido con la hoja técnica antes de pedir.

Preguntas frecuentes

1. ¿Cuál es la presión de grieta y el flujo nominal del OM VU1 / 2 "V0610?

La presión de grieta es de 0,4 a 0,7 bar, y el flujo nominal es de 70 L/min a 35 MPa. Esta combinación proporciona una baja resistencia hacia adelante para circuitos hidráulicos de eficiencia energética.

2. ¿Cuál es el tamaño del puerto y el tipo de rosca de esta válvula de retención en línea?

El OM VU1/2" V0610 cuenta con puertos roscados G 1/2" BSPP. Tanto las conexiones de entrada como de salida siguen el mismo estándar de rosca, lo que permite la integración directa en los tubos hidráulicos estándar.

3. ¿Puede el VU1 / 2 "V0610 ser utilizado en sistemas hidráulicos marinos y móviles?

Sí, la válvula está diseñada para la hidráulica marina y el equipo móvil. Su calificación de 35 MPa y su cuerpo de acero al carbono zincado soportan picos de vibración y presión en maquinaria de cubierta, sistemas de dirección y vehículos de construcción.

4. ¿Cuál es el plazo de entrega o el plazo de entrega para la válvula de retención OM VU1 / 2 "?

Enviamos unidades en stock dentro de las 24 horas de la confirmación del pedido. El tiempo de entrega estándar de la fábrica para las cantidades solicitadas es de aproximadamente 2 a 4 semanas, dependiendo de la programación de producción.

5. ¿Cuánto cuesta el OM VU1 / 2 "V0610? ¿Cuál es el rango de precios?

El precio unitario típicamente oscila entre 85to150 USD por pieza, que varía con la cantidad de pedido, los términos de envío y los índices de materia prima actuales. Los precios fluctuan debido a los tipos de cambio, los aranceles y los ajustes de fábrica. Para una cotización precisa que incluya el transporte y cualquier derecho de importación aplicable, póngase en contacto con Beijing Zhongping Technology directamente.

6. ¿Qué términos de pago acepta para las compras de válvulas hidráulicas?

Aceptamos transferencia bancaria (T / T), carta de crédito (L / C) y las principales plataformas comerciales. Para cuentas corporativas cualificadas, Beijing Zhongping Technology ofrece 30 términos de pago netos tras la evaluación y aprobación del crédito.

7. ¿Cómo instalo una válvula de retención en línea y qué orientación se requiere?

Instale la válvula con la flecha de flujo en el cuerpo apuntando en la dirección de flujo deseada. La válvula funciona en tuberías horizontales y en líneas verticales con flujo ascendente. Para el flujo descendente vertical, consulte a nuestros ingenieros de aplicaciones; Beijing Zhongping Technology proporciona orientación de instalación para garantizar un asiento de muñeca adecuado.

8. ¿Tiene stock de sellos de repuesto y kits de servicio para el VU1 / 2 "V0610?

Tenemos stock de kits de sellado NBR y anillos tóricos de repuesto para los kits de sellado VU1 / 2 "V0610.FKM y los conjuntos completos de muñeca están disponibles bajo petición. Beijing Zhongping Technology envía piezas de repuesto dentro de 1 a 3 días hábiles del inventario local.

9. ¿Cuál es la política de devolución y la garantía para las válvulas antiretorno OM?

Ofrecemos una garantía de 2 años contra defectos de material y fabricación. Las devoluciones requieren autorización previa con un número de RMA emitido; Beijing Zhongping Technology procesa las solicitudes de RMA estándar dentro de un día hábil de la recepción y reemplaza o acredita los productos defectuosos por los términos de garantía.

10. ¿Qué rango de material y temperatura de funcionamiento se aplica al OM VU1 / 2 "V0610?

El cuerpo de la válvula es acero al carbono de alta resistencia con acabado zincado, y el material de sellado estándar es NBR, adecuado para -20 ° C a + 100 ° C. Para temperaturas más altas o fluidos agresivos, especifique sellos FKM y confirme la especificación completa del material con la hoja de datos del fabricante antes de realizar el pedido.
