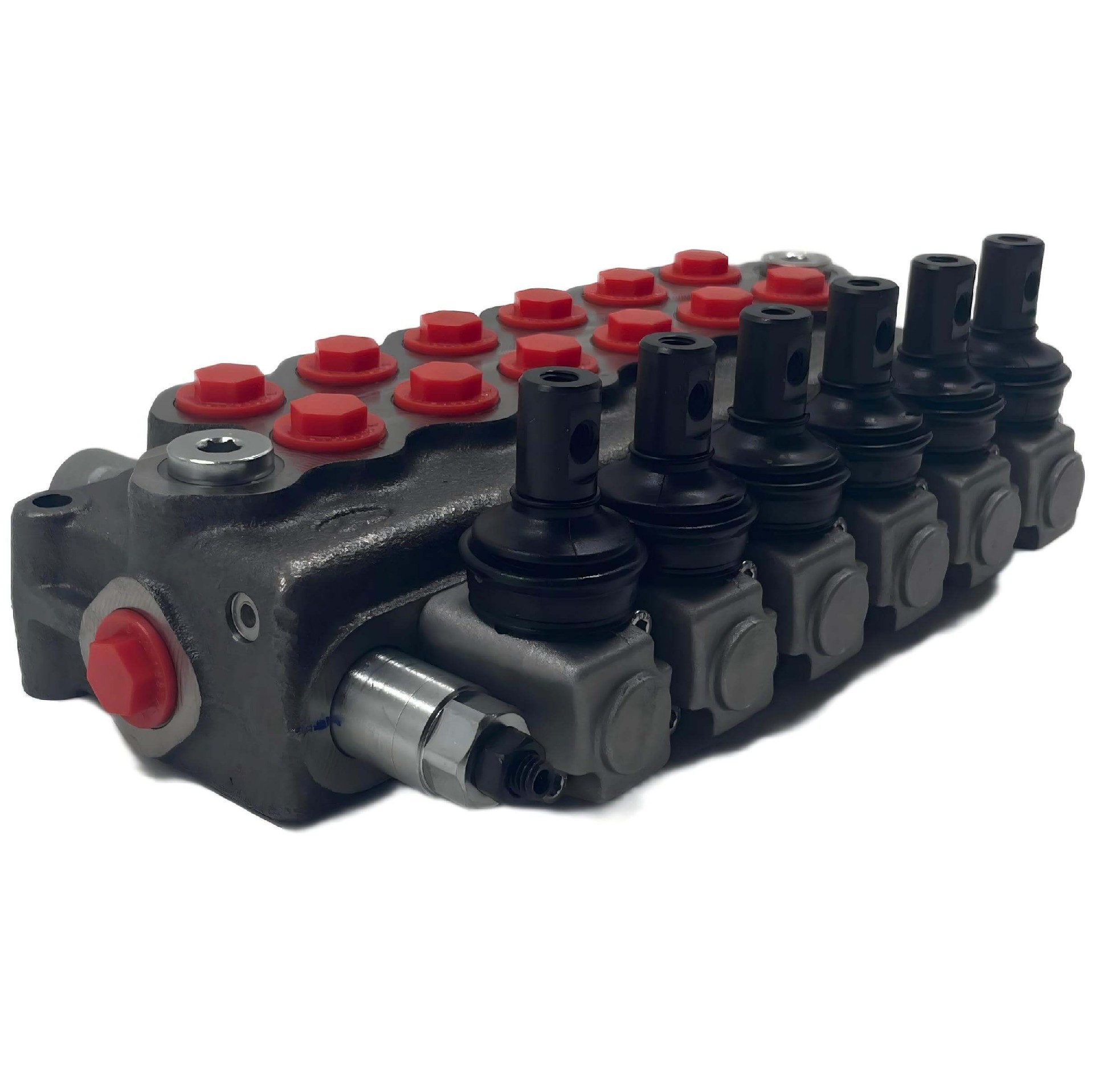

Walvoil SD5 / 6-P (KG3-160) / 18L / 18L / 18L / 18L / 18L / 18L / AET es una válvula hidráulica multivía de 6 bobinas del tipo de válvula hidráulica seccional. Operando a una presión nominal de 31,5 MPa y flujo de 45 L / min, está diseñado para el control direccional manual en sistemas hidráulicos para la industria metalúrgica, hidráulica de barcos y equipos de ingeniería. Las características clave incluyen puertos PABT G3/8" y un terminal terminal terminal AET.

¿Qué es una válvula hidráulica multivía?

Una válvula hidráulica seccional, también conocida como una válvula de control direccional seccional, es un conjunto modular en el que las secciones de bobina individuales se atornillan entre una entrada y una cubierta de salida para formar un banco de válvulas completo. Cada sección controla un actuador, lo que permite la configuración flexible de los circuitos hidráulicos según sea necesario. Esto contrasta con las válvulas monobloque de una sola pieza, que ofrecen un número fijo de secciones y no se pueden personalizar después de la fabricación.

La Walvoil SD5/6-P es una válvula de control direccional manual de 6 bobinas dentro de la serie SD5. Esta sección de la placa de válvula adopta una placa de conversión totalmente cerrada. La designación "18L" típicamente se refiere al tipo de bobina o características funcionales de cada sección, con la placa terminal AET proporcionando funciones específicas tales como alivio de presión o características anti-choque para el conjunto general.

Especificaciones clave

Número de bobinas: 6

Tipo de válvula: Válvula de control direccional multivía seccional

Presión nominal: 31,5 MPa

Flujo nominal: 45 L / min

Método de control: Manual (palanca de mano)

Tamaño del puerto: G3 / 8 "para todos los puertos P (presión), A, B (trabajo) y T (tanque)

Configuración de la sección: 6 secciones de trabajo, todas designadas "18L"

Tipo de terminal final: AET

Especificaciones de la superficie de montaje: Con placa de conversión

Presión máxima de funcionamiento: 31,5 MPa (por diseño del fabricante)

Flujo por sección: 45 L / min

Mecanismo de devolución de bobina: retorno de resorte (estándar)

Material del cuerpo: hierro fundido de alta calidad

Tipo de sello: sellos hidráulicos estándar compatibles con aceite mineral

Compatibilidad del tipo de aceite: fluido hidráulico a base de aceite mineral

Rango de temperatura ambiente: -20 ° C a + 60 ° C

Estándar de diseño: Conforme a la interfaz dimensional ISO 4401 para válvulas de sección

Industrias típicas de aplicación: metalurgia, marina y amp; amp; offshore, maquinaria de construcción, hidráulica móvil

Puntos destacados técnicos

La placa de conversión de centro cerrado permite el suministro piloto interno. El cuerpo de válvula integra una placa de conversión especial que permite la provisión interna de presión de control piloto. Esto elimina la necesidad de una fuente de presión piloto externa y simplifica el diseño del circuito hidráulico, reduciendo los puntos de fuga potenciales en aplicaciones móviles e industriales.

La calificación de alta presión soporta ciclos de trabajo exigentes. Con una presión nominal de 31,5 MPa y un límite máximo de funcionamiento coincidente, la válvula está diseñada para el funcionamiento continuo en industrias pesadas como fábricas de acero y sistemas a bordo, donde los transientes de presión y las cargas sostenidas son comunes.

Todas las bobinas de 18L proporcionan características de medición consistentes. Cada una de las seis secciones está configurada con el tipo de bobina de 18L, que típicamente ofrece una curva de desplazamiento de flujo específico frente a la bobina optimizada para un control predecible del accionador. Esta consistencia simplifica la formación del operador y garantiza una sensación de control uniforme en todas las funciones.

El terminal final AET proporciona funciones de seguridad integradas. La placa de extremo AET incorpora una válvula de alivio de presión ajustable y puede incluir válvulas de retención anticavitación. Esto protege todo el banco de válvulas de picos de presión por encima de 31,5 MPa y evita el reflujo, mejorando la fiabilidad del sistema sin componentes de protección externa.

Los puertos de rosca recta G3 / 8 "aseguran un sellado fiable de alta presión. Todos los puertos PABT usan el estándar G3 / 8" (BSPP), una rosca paralela que sella en una arandela unida o un asiento de anillo tórico. Esto se prefiere a las roscas cónicas para la hidráulica móvil de alta presión, ya que reduce el riesgo de agrietamiento del puerto y proporciona un sellado resistente a las vibraciones hasta la presión máxima de la válvula.

Los puertos de aceite estandarizados permiten una tubería simétrica. Debido a que los cuatro puertos de aceite roscado (P, A, B, T) comparten el tamaño idéntico de G3 / 8 ", permiten una tubería totalmente simétrica. Esto simplifica el almacenamiento de accesorios y mangueras tanto para la instalación del OEM como para el mantenimiento de campo.

Aplicaciones

Sistemas hidráulicos de la industria metalúrgica: Controla los cilindros hidráulicos en los mecanismos de inclinación del horno, las unidades de enderezamiento de extracción de fundición continua y los sistemas de ajuste del espacio de rodillo. La presión nominal de 31,5 MPa cumple con los altos requisitos de fuerza de los equipos de procesamiento de acero.

Hidráulica marina y naval: Gestiona el control del engranaje de dirección, las funciones de la grúa y los accionadores de aletas estabilizadoras en los buques. Los puertos G3/8" con sellado de arandela unido proporcionan un funcionamiento fiable sin fugas en condiciones de vibración e inclinación a bordo.

Construcción e ingeniería hidráulica de equipos: Opera estiradores, funciones de brazo y circuitos de conexión en plataformas de perforación, máquinas de apilamiento y camiones de bomba de hormigón. El diseño de sección permite la reconfiguración futura si debe añadirse una función adicional.

Equipo hidráulico móvil: Proporciona control direccional para maquinaria agrícola y vehículos de manipulación de materiales. La construcción modular compacta se ajusta a las restricciones de espacio de los equipos móviles mientras sirve hasta seis actuadores de doble acción.

Guía de selección

Aplicaciones adecuadas:

Sistemas que requieren 6 funciones de control direccional operadas manualmente independientes a una presión de hasta 31,5 MPa y un flujo de 45 L/min

Aplicaciones donde se prefiere el diseño de sección modular para la flexibilidad del servicio: secciones individuales se pueden reemplazar sin descartar todo el banco de válvulas

Proyectos de modernización que involucran equipos metalúrgicos o marinos diseñados originalmente para válvulas de la serie Walvoil SD5, garantizando la compatibilidad dimensional e hidráulica

No se recomienda para:

Requisitos de control electrohidráulico. El SD5/6-P con palancas manuales no es adecuado para la operación remota o automatizada. Para bus CAN o control proporcional, considere la serie SD de Walvoil con pilotaje electrohidráulico o una válvula de sección electrohidráulica completa.

Las demandas de flujo superan constantemente los 45 L/min por sección. El flujo nominal de 45 L/min define la envoltura operativa para un control eficiente. Para sistemas de mayor caudal, evalúe las series SD8 o SD9 más grandes de Walvoil clasificadas para caudales más altos para evitar una caída excesiva de presión.

Circuitos de función única o doble. Un banco de 6 bobinas con configuración de bobinas de 18 L representa la sobrecapacidad y el costo para circuitos hidráulicos simples donde bastaría una válvula de monobloque más pequeña.

Preguntas frecuentes

1. ¿Cuáles son las dimensiones generales y las especificaciones de montaje para el Walvoil SD5/6-P?

El SD5/6-P es un conjunto de sección cuya longitud depende del número de secciones de bobina. La configuración de 6 bobinas con terminal terminal AET mide aproximadamente de 360 a 400 mm de longitud total. El montaje es a través de orificios roscados en las cubiertas de entrada y salida; una placa de conversión proporciona la interfaz de montaje específica.

2. ¿Cuál es el tiempo de entrega o el plazo de entrega para la válvula SD5/6-P?

El plazo de entrega estándar del fabricante es de 6 a 8 semanas para un conjunto de 6 bobinas configurado. Mantenemos stock de componentes SD5 comunes en Beijing Zhongping Technology; montajes del inventario existente dentro de 5 días hábiles.

3. ¿Es el SD5 / 6-P (KG3-160) en stock o construido a pedido del cliente?

El SD5/6-P con seis bobinas idénticas de 18L y placa final AET típicamente se construye a pedido, ya que la configuración del usuario final varía ampliamente. Almacenamos secciones individuales SD5 y con frecuencia montamos esta configuración exacta para clientes metalúrgicos y marinos, lo que permite un cumplimiento más rápido para pedidos repetidos.

¿Qué condiciones de pago acepta para comprar el SD5/6-P?

Aceptamos transferencia bancaria (T / T) y carta de crédito para órdenes internacionales. Para cuentas corporativas calificadas en China, Beijing Zhongping Technology ofrece 30 términos de pago netos tras la aprobación del crédito. Se requiere el pago anticipado para los conjuntos de válvulas configurados a medida por primera vez.

5. ¿Cuánto cuesta el Walvoil SD5/6-P?

El conjunto de válvula de 6 bobinas SD5/6-P típicamente oscila entre 3.200 y 5.100 USD dependiendo de los tipos de bobinas, materiales de sellado y opciones de placa final. Los precios fluctuan debido a los tipos de cambio, aranceles y ajustes de materias primas. Para una cotización precisa con su configuración específica, póngase en contacto con Beijing Zhongping Technology directamente.

6. ¿Cuál es la disponibilidad de piezas de repuesto para el SD5 / 6-P después de la instalación?

Suministramos secciones individuales de carrete de 18L, kits de sellado, conjuntos de palanca y el terminal final AET como piezas de repuesto independientes. Los artículos de desgaste comunes como los kits de anillo tórico y los sellos de bobina se mantienen en stock. Beijing Zhongping Technology también proporciona una lista de piezas de repuesto recomendadas con entrega inicial.

7. ¿Qué garantía y servicio posventa se proporciona para el SD5 / 6-P?

Ofrecemos una garantía de 18 meses que cubre defectos de fabricación a partir de la fecha de envío. La garantía se extiende hasta 36 meses. Beijing Zhongping Technology ofrece soporte de puesta en marcha, documentación técnica en inglés y chino y reemplazo de garantía dentro de las 72 horas de la notificación de defecto verificada.

8. ¿Cuáles son los derechos de aduana e importación para importar el SD5/6-P?

El código HTSUS es 8481.20.0080 y la clasificación ECCN es EAR99. Los envíos se envían bajo los Incoterms CPT (Carriage Paid To) con facturas comerciales y listas de embalaje proporcionadas para el despacho aduanero. Los derechos, el IVA y los impuestos de importación aplicables son pagables por el comprador en el destino.

9. ¿Cuál es la política de devolución para el SD5/6-P si no es la configuración correcta?

Las válvulas seccionales configuradas a medida no son devolvibles a menos que se confirme un defecto de fabricación. Recomendamos encarecidamente que los compradores por primera vez verifiquen el esquema hidráulico completo con los ingenieros de aplicaciones de Beijing Zhongping Technology antes de la confirmación del pedido para garantizar los tipos correctos de bobina y la selección del terminal final.

10. ¿Se puede reconfigurar el SD5/6-P si necesito cambiar el tipo de bobina o agregar más secciones más tarde?

Las secciones de bobina individuales dentro del conjunto SD5/6-P se pueden reemplazar, y el banco de válvulas se puede extender teóricamente añadiendo secciones. Recomendamos consultar a Beijing Zhongping Technology para la longitud de la barra de amarre y los requisitos de sellado. La adición de secciones puede requerir nuevas varillas de amarre y pernos de montaje más largos, que podemos suministrar como un kit de adaptación.
