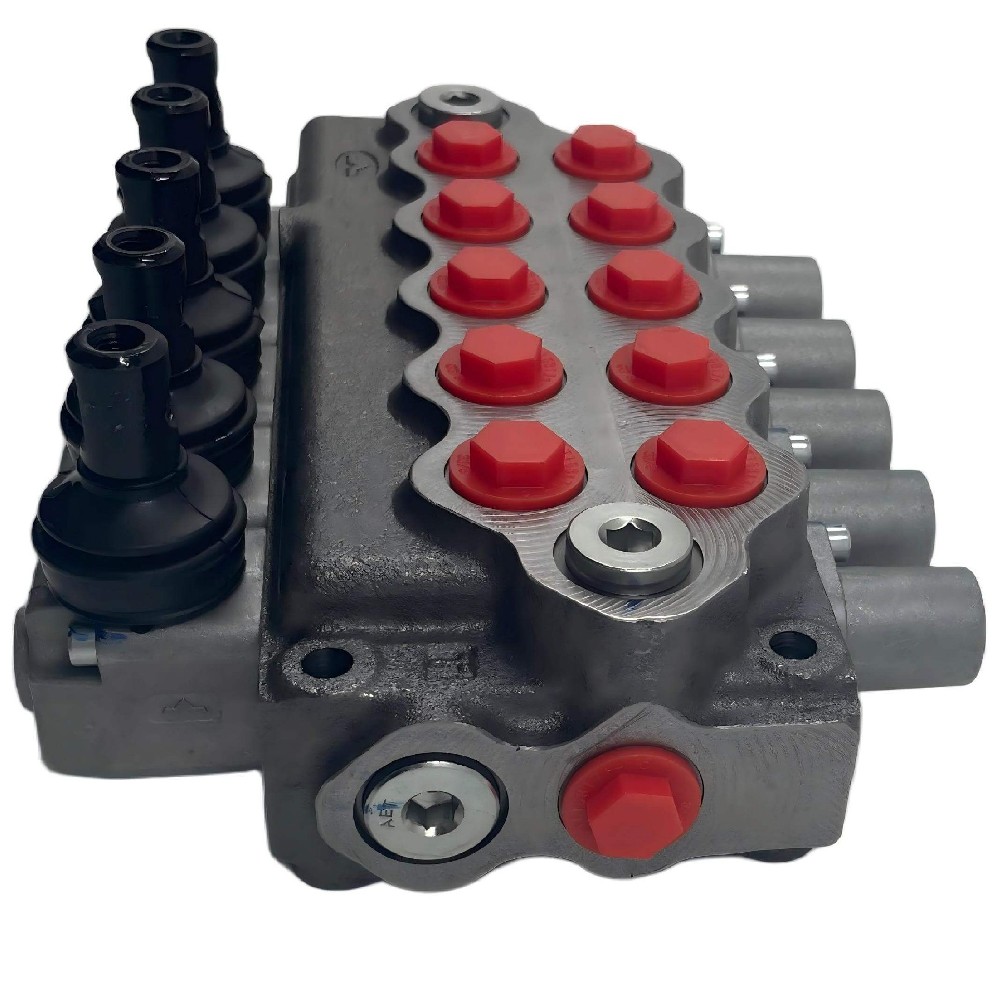

Walvoil SD5/5-P (KG4-210) es una válvula de control direccional monobloque de 5 secciones para maquinaria móvil. Configurada como válvula de control direccional con arquitectura de circuito paralelo, esta válvula hidráulica monobloque proporciona un flujo nominal de 45 L/min a una presión de funcionamiento máxima de 315 bar. Está diseñado para el control de la pierna del estabilizador del estirador en grúas montadas en camiones, plataformas aéreas y camiones de bomba de hormigón.

¿Qué es una válvula de control direccional monobloque?

Una válvula de control direccional monobloque es un componente hidráulico que integra múltiples secciones de bobina dentro de un único cuerpo fundido para dirigir el fluido presurizado a diferentes accionadores en secuencia o en paralelo. A diferencia de las válvulas seccionales montadas a partir de bloques individuales, el diseño de monobloque elimina los sellos interseccionales y las varillas de unión externas, reduciendo las rutas de fugas potenciales y las dimensiones globales de la envoltura.

La SD5/5-P es una válvula de monobloque de circuito paralelo dentro de la serie Walvoil SD5. Su configuración de 5 secciones permite el control independiente de hasta 5 funciones hidráulicas, típicamente cuatro patas estabilizadoras más un circuito auxiliar, a través del accionamiento manual de la palanca con el retorno del muelle al centro. El sufijo "P" denota la arquitectura de circuito paralelo, mientras que "KG4-210" especifica el ajuste principal de fábrica de la válvula de alivio de presión a 210 bar.

Especificaciones clave

Número de secciones: 5

Tipo de circuito: paralelo (centro abierto)

Flujo nominal: 45 L / min (por hoja de datos del fabricante)

Presión máxima de funcionamiento: 315 bar (por hoja de datos del fabricante)

Ajuste principal de la válvula de alivio (KG4-210): 210 bar

Presión máxima de retorno: 25 bar

Método de control: Palanca manual con retorno de muelle

Función del carrete: Tipo A (Centro abierto)

Galería de flujo libre:Tipo S (por catálogo del fabricante)

Diámetro del émbolo: 16 mm

Longitud del curso del émbolo: 37 mm

Tamaño del puerto (P/A/B/T): G 3/8 "BSP (ISO 228/1)

Material de la vivienda: Cuerpo de hierro fundido, carrete de acero

Material del sello: NBR (estándar)

Rango de temperatura del fluido (sellos NBR): -20 ° C a 80 ° C

Rango de temperatura ambiente (controles mecánicos): -40 ° C a 60 ° C

Nivel máximo de contaminación: ISO 4406 Clase 19/16

Fluido hidráulico: aceite base mineral (HL, tipo HLP)

Rango de viscosidad: 15 a 75 mm² / s (funcionamiento), mínimo de 12 mm² / s, máximo de 400 mm² / s

Fuge interna A(B) a T: 3 cm³/min a 100 bar y 40°C

Orientación de montaje: Cualquier ángulo (según las directrices del fabricante)

Peso aproximado: Consulte la hoja de datos del fabricante para obtener la masa exacta

Cumplimiento: instalación de fabricación certificada ISO 9001: 2015 (certificado de Walvoil Dongguan SGS)

Puntos destacados técnicos

Las dimensiones sustanciales de la bobina soportan el ciclismo pesado. El émbolo de diámetro de 16 mm con carrera de 37 mm proporciona una autoridad de medición de flujo robusta y resistencia a la unión del carrete bajo expansión térmica o contaminación de fluido, lo que es crítico para los circuitos de tripulación que permanecen presurizados bajo carga estática.

La galería de flujo libre Tipo S permite potencia más allá de la funcionalidad. El diseño de galería de centro abierto permite la conexión en serie de válvulas adicionales aguas abajo sin interrumpir el flujo, soportando sistemas hidráulicos complejos donde una bomba suministra múltiples pilas de válvulas.

El sistema de válvulas de alivio de cuatro grados protege los accionadores aguas abajo. La designación KG4 especifica una válvula de alivio principal de tipo cartucho disponible en cuatro grados de presión calibrados de fábrica hasta 315 bar, con esta unidad preestablecida a 210 bar, que coincide con las presiones de trabajo típicas de la pata del estabilizador.

El circuito paralelo de centro abierto minimiza el desperdicio de energía en espera. Cuando todas las bobinas están en neutral, el flujo de la bomba circula a través de la galería de vuelta al tanque a una presión cercana a cero, reduciendo la generación de calor durante los períodos de inactividad comunes en las operaciones de maquinaria móvil.

Aplicaciones

Control de la grúa montada en camión: Dirige el flujo hidráulico a cuatro patas estabilizadoras para nivelar el vehículo. El ajuste de alivio de 210 barras protege contra la sobrecarga cuando las piernas se encuentran con terreno desigual o obstáculos durante el despliegue.

Estabilización de la plataforma de trabajo aérea: Controla los circuitos estabilizadores manuales en plataformas montadas en remolques donde se requiere el posicionamiento individual de las piernas para compensar la pendiente del sitio.

Activación del estabilizador del camión de bomba de hormigón: Gestiona los cilindros delanteros y traseros para la estabilización del camión de bomba, manejando flujos de retorno de hasta 25 bar sin cavitación.

Cargadora pequeña y maquinaria agrícola: Proporciona control de implementos para cargadores frontales y tractores pequeños que requieren hasta cinco funciones hidráulicas simultáneas, según la documentación de aplicación de Walvoil.

Grúas de servicio e hidráulica de vehículos utilitarios: sirve como válvula de control direccional primaria para grúas de servicio y vehículos municipales donde se prefiere un control manual sencillo y robusto sobre alternativas electrohidráulicas.

Guía de selección

Aplicaciones adecuadas:

Sistemas hidráulicos móviles que requieren 5 funciones de control direccional accionadas manualmente en un único cuerpo compacto de válvula, con preferencia de diseño para puertos BSP G 3/8"

Circuitos de activador y estabilizador que funcionan a un caudal máximo de 45 L/min con presiones de bomba de hasta 315 bar, donde la configuración de la válvula de alivio de 210 bar está dentro del límite de diseño del accionador

Sistemas que necesitan una arquitectura de circuito paralelo de centro abierto donde el flujo de la bomba circule libremente en posición neutral

Instalaciones donde los sellos NBR son compatibles con el fluido hidráulico, manteniendo la viscosidad entre 15 y 75 mm²/s y la temperatura del fluido de -20°C a 80°C

No se recomienda para:

Aplicaciones de circuito en serie que requieren un diseño de centro cerrado. Seleccione una variante de tipo serie con el sufijo "S" en lugar de "P" (paralelo). La alternativa SD5/5-S proporciona caudal y presión nominales idénticos con configuración de trayectoria de caudal en serie.

Aplicaciones con una demanda de flujo superior a 45 L/min o que requieren más de 5 secciones. Para un mayor flujo, considere la serie SDM100 (70 L / min) o la serie SDS180 (160 L / min) de Walvoil. Si se necesitan más de 5 secciones, la serie de válvulas de sección modular SD6 soporta hasta 12 secciones.

Requisitos de control remoto electrohidráulico sin interfaz de solenoide adicional. El SD5/5-P estándar viene con accionadores manuales de palanca. Para el control eléctrico remoto, especifique la opción de control electrohidráulico o considere la serie SD6, que ofrece accionamiento eléctrico integrado en fábrica.
